MÁSTER BIM ORIENTADO A LA INGENIERÍA CIVIL

En la OCTABA parte  sobre el MÁSTER DE BIM ORIENTADO A LA INGENIERÍA CIVIL, profundizaré en los contenidos y prácticas del Módulo 08, titulado «Coordinación, Planificación y Control de Obra».

COORDINACIÓN, PLANIFICACIÓN Y CONTROL DE OBRA

En este módulo, en su primer tema, se estudia en profundidad el manejo del software SYNCHRO y en un segundo tema la COORDINACIÓN Y CONTROL EN SEGURIDAD Y SALUD EN BIM.

1. SYNCHRO:

Synchro es una suite de software desarrollada por Bentley Systems que se centra en la gestión digital de proyectos de construcción mediante la integración de modelos 3D con cronogramas de proyecto, creando así modelos 4D. Esta integración permite planificar, programar, simular y ejecutar proyectos de construcción de manera más eficiente y colaborativa.

Principales componentes de Synchro:

1. Synchro 4D: Es la aplicación principal para la programación y simulación en 4D de proyectos de construcción. Permite vincular directamente las actividades de un diagrama de Gantt con los elementos correspondientes de un modelo 3D, facilitando la visualización de la secuencia constructiva y la identificación de posibles conflictos espacio-temporales.
2. Synchro Field: Es una solución móvil de gestión de la construcción que permite acceder, capturar y comunicar información de la obra, incluso sin conexión. Con formularios y flujos de trabajo adaptados a dispositivos móviles, los equipos pueden documentar y acceder a toda la información del proyecto en tiempo real, mejorando la coordinación y la eficiencia en el campo.
3. Synchro Control: Es una plataforma web para la gestión de proyectos que facilita la colaboración y el control en tiempo real de costos, cronogramas, seguridad y calidad. Ofrece paneles personalizables y flujos de trabajo que permiten a los equipos mantenerse conectados y gestionar la información del proyecto de manera centralizada.
4. Synchro Perform: Es una solución digital para la construcción que impulsa el rendimiento de la obra con avances en el campo, datos de costos, informes de proyectos y perspectivas en tiempo real. Permite a los equipos de operaciones gestionar más eficazmente el desglose del tiempo, monitorear los costos diarios y optimizar los recursos, tomando decisiones más rápidas y precisas que minimizan los errores del proyecto y maximizan la productividad del equipo.

Beneficios clave de Synchro:

• Visualización y simulación: La capacidad de crear modelos 4D permite a los equipos visualizar la planificación del proyecto en contexto, identificar conflictos potenciales y optimizar la secuencia de construcción antes de iniciar la obra.
• Colaboración mejorada: Al centralizar la información del proyecto y facilitar el acceso en tiempo real, Synchro mejora la comunicación y la colaboración entre todos los participantes del proyecto, desde el diseño hasta la construcción.
• Gestión eficiente de recursos: La integración de datos de campo y la capacidad de monitorear el progreso en tiempo real permiten una asignación más eficiente de recursos, reduciendo costos y mejorando la productividad.
• Toma de decisiones informada: Los informes detallados y las perspectivas en tiempo real proporcionan a los gestores de proyectos la información necesaria para tomar decisiones basadas en datos precisos y actualizados.

En resumen, Synchro es una herramienta integral que combina modelos 3D con cronogramas de proyecto para crear modelos 4D, facilitando una gestión de la construcción más eficiente, colaborativa y basada en datos.

2. COORDINACIÓN Y CONTROL EN SEGURIDAD Y SALUD EN BIM:

Os dejo los siguientes puntos en los cuales se profundiza en detalle.

1. La Herramienta BIM y sus Efectos sobre la Seguridad y Salud

Método BIMEl Building Information Modeling (BIM) integra datos y procesos constructivos desde el diseño hasta la explotación y mantenimiento. Ofrece ventajas como:

• Agilización en la consulta de información.
• Mejora en la visualización y comunicación entre agentes.

El Plan de Ejecución BIM (BEP) es clave, estableciendo roles, tareas, intercambios de datos y controles de calidad. Además, fomenta un enfoque colaborativo que permite integrar la seguridad y salud (SyS) desde las primeras fases del proyecto.

2. Prevención de Riesgos Laborales en el Diseño

La fase de diseño es crucial para prever y eliminar riesgos antes de materializarse. Normativas exigen:

• Identificar, evaluar y documentar riesgos.
• Reflejar medidas preventivas en el Estudio de Seguridad y Salud (ESS), elaborado por el coordinador en fase de diseño.

El BIM permite una planificación más precisa, simulando procesos constructivos y ajustando el diseño para reducir riesgos, optimizar el mantenimiento y mejorar la seguridad futura.

3. Implantación de la Coordinación de Seguridad y Salud en el Proceso BIM

BIM no es solo tecnología; implica un cambio cultural que influye en la coordinación de seguridad. Contribuye a:

• Identificar riesgos desde el diseño.
• Visualizar secuencias constructivas en 4D para prever y mitigar peligros.
• Integrar objetos BIM que representen riesgos, tratándolos antes de la ejecución.

4. Planificación de Actividades Preventivas en las Fases de Obra

BIM permite organizar las fases de obra en modelos 3D con datos asociados. Ejemplos:

• Representar instalaciones provisionales, protecciones colectivas y zonas de acopio.
• Planificar demoliciones, cimentaciones, estructuras y sistemas de protección.

Cada fase puede incluir simulaciones preventivas para optimizar recursos y minimizar riesgos.

5. Documentación Preventiva en BIM: ESS y PSS

• Estudio de Seguridad y Salud (ESS): Elaborado en el diseño, integra medidas preventivas en planos, memoria y presupuesto.
• Plan de Seguridad y Salud (PSS): Adapta el ESS al método del contratista y se modifica durante la obra según necesidades.

Con BIM, se generan mediciones precisas y planos detallados. Además, se vinculan fichas de riesgos y medidas preventivas a fases específicas.

6. Coordinación de Seguridad en BIM

El Coordinador de Seguridad y Salud (CSS), apoyado en BIM, mejora:

• Identificación de riesgos.
• Secuenciación avanzada y control de logística.
• Promoción de prefabricación, reduciendo riesgos in situ.

La planificación digital permite validar medidas de protección, identificar puntos críticos y coordinar subcontratistas de forma más efectiva.

7. Aplicación Práctica de BIM en la Investigación de Accidentes

BIM permite reconstruir accidentes de forma virtual, simulando movimientos y trayectorias con herramientas avanzadas. Esto ayuda a:

• Determinar causas y responsabilidades.
• Proponer medidas correctivas.
• Documentar de manera visual y comprensible para todas las partes.

8. Coordinación de Actividades Empresariales (CAE) en BIM

La CAE gestiona los riesgos derivados de la concurrencia de múltiples empresas en un proyecto. BIM mejora esta coordinación al:

• Centralizar documentación.
• Establecer jerarquías de acceso.
• Incorporar herramientas de comunicación y gestión en el BEP.

Plataformas online integradas con BIM optimizan estos procesos, garantizando una coordinación eficaz y documentada.

9. Beneficios Generales de BIM en Seguridad y Salud

• Mejora la comunicación y colaboración multidisciplinar.
• Proporciona simulaciones 4D para prever riesgos.
• Centraliza la información, asegurando su accesibilidad y actualización.
• Promueve la automatización en prefabricación y mantenimiento.

La integración de BIM en la gestión de seguridad y salud transforma el enfoque preventivo, haciendo el proceso más proactivo, eficiente y seguro para todas las partes involucradas.

Esta síntesis refleja cómo el uso de BIM en la seguridad y salud revoluciona la industria, enfocándose en la prevención desde el diseño y asegurando la coordinación efectiva en todas las fases del proyecto.

3. PRÁCTICAS A REALIZAR EN ESTE MÓDULO

Se han hecho varias prácticas en los dos temas que se tratan en este módulo. En Synchro hemos hecho tres prácticas que eran opcionales y una obligatoria, en coordinación y control en seguridad y salud en BIM se ha hecho una práctica opcional.

La práctica obligatoria de SYNCHRO consiste en:

1. Objetivo

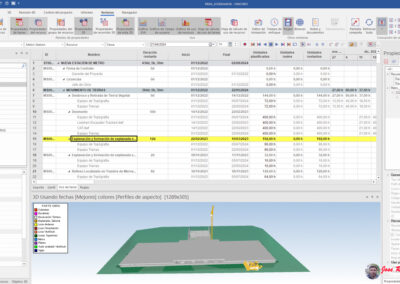

El objetivo principal de esta práctica es crear una animación 4D de un proyecto de estación de metro, ya modelada en el módulo 2 de este máster, utilizando el software Synchro. La tarea incluye la planificación, modelado, asignación de recursos y generación de un video que permita entender el proyecto. La planificación debe ser coherente y comprensible para todos los implicados.

2. Procedimientos a Realizar

Revisión del Modelo 3D

• Importar el archivo del modelo IFC al proyecto Synchro.
• Examinar los recursos del modelo y su estructura, identificándolos en la ventana 3D.
• Utilizar herramientas de visualización y filtros para analizar los componentes modelados.

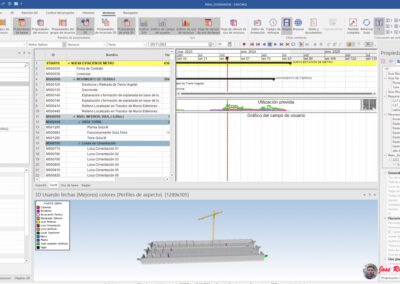

Creación de la Estructura de Tareas (WBS)

• Diseñar una estructura jerárquica de tareas con al menos 80 elementos, incluyendo tareas principales y subtareas.
• Enlazar las tareas lógicamente con predecesoras y sucesoras, asegurando dobles enlaces para mayor consistencia.

Gestión de Recursos

• Crear nuevos recursos para agrupar elementos específicos, como los muros de andén del nivel -5.8.
• Asignar recursos 3D a tareas mediante arrastre desde el panel o selección directa en la ventana 3D.

Perfiles de Aspecto y Simulación

• Definir perfiles de aspecto que representen el crecimiento progresivo de los elementos constructivos.
• Aplicar estos perfiles a los recursos y establecer simulaciones realistas para cada tarea.

Incorporación de Recursos de Equipo y Recorridos 3D

• Añadir maquinaria y objetos 3D que expliquen mejor las tareas.
• Crear recorridos 3D para estos equipos, enriqueciendo la planificación y visualización.

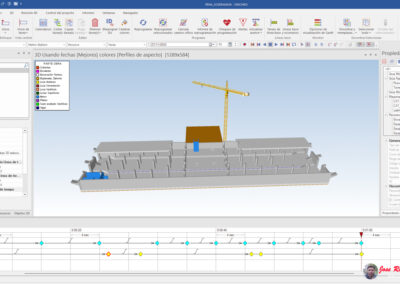

Animación 4D

• Generar una animación 4D de 60 segundos, incluyendo un recorrido de al menos tres cámaras para cubrir distintos puntos de vista.
• Crear secciones del modelo para mostrar tareas interiores y establecer una vista estática adicional.
• Evitar movimientos excesivos que puedan dificultar la comprensión.

Exportación del Video

• Exportar el video en formato AVI con una resolución de 1280×720, duración de 60 segundos y códec XVID MPEG4.
• Incluir el logo propio, la línea de tiempo y elementos destacados en la animación.

3. Entrega

• El archivo comprimido debe incluir:
1. El video AVI.

4. Criterios de Evaluación

La calificación se basa en tres criterios principales:

1. Entrega (20%): Verificar que los archivos cumplan con el formato y especificaciones.
2. Calidad de la Planificación (40%): Evaluar la estructura de tareas, asignación de recursos y simulaciones realistas.
3. Calidad de la Animación 4D (40%): Considerar vistas 3D, uso de equipos, recorridos y composición visual.

Se dará especial importancia a la coherencia de los elementos en la animación, evitando situaciones como muros «flotantes» o elementos instalados fuera de orden lógico. Las escaleras mecánicas y puertas deben ubicarse en tareas finales.

Esta práctica busca desarrollar habilidades en la planificación y simulación 4D, fomentando una comprensión integral del proceso constructivo y su visualización mediante Synchro.
