MÁSTER BIM ORIENTADO A LA INGENIERÍA CIVIL

En la SEXTA parte  sobre el MÁSTER DE BIM ORIENTADO A LA INGENIERÍA CIVIL, profundizaré en los contenidos y prácticas del Módulo 08, titulado «Diseño y Modelado 3D, Obra Lineal».

DISEÑO Y MODELADO 3D, OBRA LINEAL:

En este módulo se estudia el manejo de varios softwares de topografía, diseño y trazado de obras lineales. A continuación, haré una descripción e iré desglosando lo que se estudia en cada uno de ellos.

1. CIVIL 3D.

Civil 3D es un software de diseño y documentación especializado desarrollado por Autodesk, ampliamente utilizado en los campos de ingeniería civil, diseño urbano y topografía. Es una herramienta poderosa que permite a los ingenieros, arquitectos y proyectistas diseñar, analizar y documentar proyectos de infraestructura civil de manera eficiente y precisa. A continuación, se destacan sus características principales:

1. Diseño de Carreteras y Autopistas
   Civil 3D proporciona herramientas avanzadas para el diseño de corredores, perfiles longitudinales y secciones transversales. Permite modelar carreteras y autopistas con precisión geométrica.
2. Modelado de Terreno
   Incluye herramientas para crear y analizar superficies topográficas a partir de datos de puntos, curvas de nivel o nubes de puntos, lo que facilita el diseño basado en el terreno existente.
3. Redes de Servicios y Drenaje
   Ofrece funcionalidades para diseñar redes de alcantarillado, pluviales y agua potable, incorporando análisis hidráulicos e hidrológicos integrados.
4. Compatibilidad BIM (Building Information Modeling)
   Civil 3D está diseñado para integrarse con flujos de trabajo BIM, permitiendo una mejor coordinación entre disciplinas y facilitando la interoperabilidad con otros productos de Autodesk, como Revit y InfraWorks.
5. Análisis y Simulación
   Herramientas integradas permiten realizar análisis de terrenos, movimientos de tierra y volúmenes, optimizando costos y tiempo en proyectos de construcción.
6. Documentación y Planos
   Genera documentación técnica detallada, incluyendo planos de obra, tablas de volúmenes, perfiles y vistas en planta de alta calidad, todo enlazado dinámicamente al modelo.
7. Personalización y Automatización
   Ofrece soporte para personalización mediante lenguajes de programación como VBA, .NET y scripts de AutoLISP, lo que permite automatizar procesos repetitivos.

En este MÁSTER se estudiarán los siguientes temas sobre CIVIL 3D y cada tema incluye sus respectivos ejercicios para practicar:

1. Interfaz – configuración civil 3d
2. Trabajando con puntos
3. Superficies
4. Emplazamientos
5. Alineaciones
6. Perfil longitudinal
7. Perfiles transversales
8. Sección tipo
9. Obra lineal
10. Gestión de mapas
11. Generación de entregables, diseños, documentación y planos.
12. Importación y exportación de archivos.

2. INFRAWORKS 360.

InfraWorks 360 es un software desarrollado por Autodesk, diseñado para el modelado, planificación y visualización de proyectos de infraestructura a gran escala. Se utiliza principalmente en las etapas iniciales de diseño conceptual y planificación urbana, permitiendo a los ingenieros civiles, urbanistas y arquitectos trabajar con modelos realistas en entornos 3D. Su capacidad para integrar datos de diversas fuentes y crear representaciones dinámicas lo convierte en una herramienta esencial para la toma de decisiones y la comunicación con partes interesadas.

Características principales

1. Modelado de Contexto 3D
   InfraWorks permite crear modelos contextuales tridimensionales combinando datos topográficos, geoespaciales, satelitales y de GIS (Sistemas de Información Geográfica). Esto facilita la visualización realista del entorno del proyecto.
2. Planificación y Análisis
   Proporciona herramientas para realizar análisis preliminares de terrenos, flujos de tráfico, drenaje y visibilidad, apoyando la toma de decisiones tempranas en el diseño.
3. Diseño Conceptual de Infraestructura
   Es ideal para la creación rápida de conceptos de diseño, como redes viales, ferroviarias, puentes, canales y desarrollos urbanos, que pueden evolucionar hacia diseños detallados en software como Civil 3D.
4. Integración con Datos Reales
   InfraWorks integra datos de diversas fuentes, como nubes de puntos, CAD, BIM, GIS y modelos topográficos, ofreciendo una representación realista y precisa del entorno.
5. Visualización Realista
   Incluye herramientas de renderizado avanzado para crear presentaciones visuales atractivas, con iluminación, vegetación y materiales realistas. Esto facilita la comunicación con clientes, inversores y comunidades.
6. Colaboración en la Nube
   Los modelos de InfraWorks se almacenan en la nube, lo que permite a los equipos trabajar de manera colaborativa en tiempo real, independientemente de su ubicación.
7. Interoperabilidad con Otros Programas de Autodesk
   InfraWorks se integra de manera fluida con otros productos de Autodesk como Civil 3D, Revit y AutoCAD, permitiendo un flujo de trabajo continuo desde la planificación conceptual hasta el diseño detallado.

Aplicaciones comunes

• Planificación de proyectos de infraestructura vial y ferroviaria.
• Diseño de puentes, canales y redes de servicios urbanos.
• Simulación y análisis de impacto ambiental.
• Desarrollo de propuestas urbanísticas y paisajísticas.
• Creación de escenarios conceptuales para reuniones con clientes y partes interesadas.

InfraWorks 360 destaca por ser una herramienta clave en la etapa conceptual de los proyectos, ayudando a transformar ideas iniciales en conceptos claros y viables, y estableciendo una base sólida para los diseños detallados.

En este MÁSTER se estudiarán los siguientes temas sobre INFRAWORKS 360 y cada uno incluye sus respectivos ejercicios para practicar:

1. Interfaz – configuración – infraworks 360
2. Explanaciones y diseño del entorno
3. Diseño de carreteras
4. Ferrocarriles, glorietas, puentes y túneles
5. Drenajes y zonas de agua
6. Presentaciones
7. Importación y exportación de archivos.

3. ISTRAM / ISPOL.

ISTRAM es un software avanzado desarrollado por BUODRA para topografía,  diseño y modelado de proyectos de infraestructura en ingeniería civil. Es ampliamente reconocido por su especialización en el diseño de carreteras, ferrocarriles, túneles, urbanización y obras hidráulicas. Su enfoque en la precisión geométrica y la flexibilidad lo convierten en una herramienta fundamental para ingenieros y diseñadores.

Características principales

1. Diseño Geométrico de Infraestructura
   ISTRAM permite diseñar trazados de carreteras, líneas ferroviarias y túneles con precisión, integrando geometría en planta, alzado y secciones transversales en un flujo de trabajo continuo.
2. Modelado 3D Avanzado
   Ofrece capacidades de modelado tridimensional detallado, proporcionando una representación realista del proyecto y su entorno.
3. Gestión de Datos Geoespaciales
   Facilita la integración de datos topográficos y geoespaciales, permitiendo trabajar con nubes de puntos, imágenes satelitales y modelos digitales del terreno.
4. Análisis de Movimientos de Tierra
   Incluye herramientas para calcular y optimizar volúmenes de corte y relleno, ayudando a minimizar costos y tiempos de ejecución.
5. Diseño Hidráulico e Hidrológico
   Proporciona módulos específicos para diseñar redes de drenaje y alcantarillado, considerando análisis de flujos y caudales.
6. Adaptabilidad y Configuración
   ISTRAM es altamente personalizable y se adapta a las normativas y estándares específicos de cada país o región.
7. Interoperabilidad
   Es compatible con formatos de intercambio como DWG, DXF, LandXML, IFC y otros, lo que permite integrarse con herramientas como AutoCAD, Civil 3D y GIS.
8. Simulación y Visualización
   Ofrece simulaciones dinámicas para analizar el comportamiento del diseño, como flujos de tráfico y rendimiento de drenajes, además de visualizaciones en tiempo real.

Aplicaciones comunes

• Diseño de carreteras y autopistas.
• Desarrollo de proyectos ferroviarios.
• Modelado de túneles y obras subterráneas.
• Planificación y urbanización de zonas residenciales e industriales.
• Diseño de sistemas hidráulicos y obras de drenaje.

El principal punto fuerte de ISTRAM es su especialización en infraestructuras lineales y su capacidad para manejar proyectos complejos con un enfoque en la precisión geométrica y el análisis integral. Esto lo convierte en una herramienta líder para proyectos de transporte, urbanización y obras hidráulicas en el ámbito global.

En este MÁSTER se estudiarán los siguientes temas sobre ISTRAM:

1. Arranque y configuración del sistema
2. Importación de ficheros de cartografía
3. Diseño del eje en planta
4. Conexiones entre ejes
5. Rasante
6. Diseño de la sección
7. Salida de resultados. planos e informes

4. INROADS

InRoads es un software especializado en diseño de infraestructura civil desarrollado originalmente por Bentley Systems. Este programa es ampliamente utilizado en proyectos de ingeniería civil para el diseño de carreteras, puentes, ferrocarriles y otras infraestructuras lineales. InRoads destaca por su precisión, capacidad de integración con múltiples datos y su flexibilidad para adaptarse a las normativas y requerimientos específicos de cada proyecto.

Características principales

1. Diseño Geométrico Avanzado
   InRoads ofrece herramientas precisas para el diseño geométrico en planta, alzado y secciones transversales, asegurando que los proyectos cumplan con estándares técnicos y normativos.
2. Modelado y Análisis 3D
   Proporciona capacidades para modelar proyectos de infraestructura en 3D, incluyendo superficies, corredores y estructuras, lo que permite visualizar y analizar diseños de manera efectiva.
3. Gestión de Superficies y Terrenos
   Facilita la creación y manipulación de superficies topográficas a partir de datos de levantamiento, nubes de puntos y archivos GIS, integrando de manera eficiente los datos existentes en el diseño.
4. Interoperabilidad
   Es compatible con otros productos de Bentley, como MicroStation y OpenRoads, y admite formatos estándar como DWG, DXF y LandXML, permitiendo el intercambio fluido de información entre equipos y disciplinas.
5. Cálculo de Movimientos de Tierra
   Herramientas integradas para analizar y optimizar volúmenes de corte y relleno, ayudando a reducir costos de construcción y optimizar el uso de materiales.
6. Análisis Hidráulico y Drenaje
   Incluye funciones para diseñar y analizar sistemas de drenaje y obras hidráulicas, integrando simulaciones para evaluar el comportamiento bajo diversas condiciones.
7. Personalización y Escalabilidad
   Ofrece la posibilidad de personalizar flujos de trabajo y plantillas según los requerimientos específicos del proyecto o las normativas locales.
8. Flujo de Trabajo Integrado
   Facilita el diseño colaborativo gracias a su capacidad de trabajar en un entorno compartido, optimizando la comunicación y la gestión del proyecto.

Aplicaciones comunes

• Diseño y construcción de carreteras y autopistas.
• Desarrollo de proyectos ferroviarios.
• Modelado y análisis de puentes y estructuras lineales.
• Planificación y diseño urbano.
• Gestión de sistemas de drenaje y control hidráulico.

InRoads se destaca por su precisión geométrica y su integración perfecta con el ecosistema de Bentley Systems, lo que lo convierte en una herramienta robusta para proyectos de infraestructura lineal y gestión de grandes volúmenes de datos topográficos y de diseño. Su capacidad para manejar proyectos complejos con flujos de trabajo optimizados lo ha consolidado como una solución de confianza en la industria de la ingeniería civil.

5. PRÁCTICAS A REALIZAR EN ESTE MÓDULO

Se han tenido que hacer varios ejercicios prácticos y una práctica obligatoria, 9 ejercicios en Civil 3D, 6 en Infraworks y 3 en Istram.

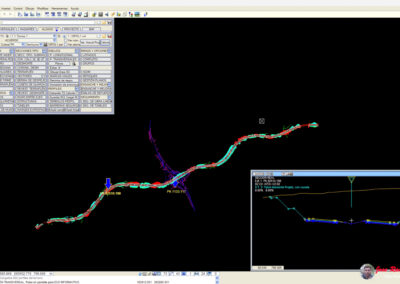

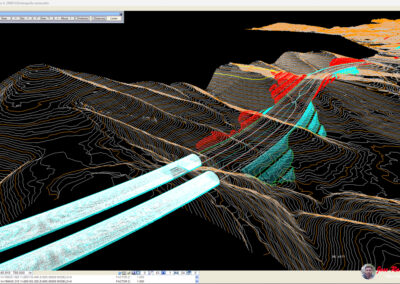

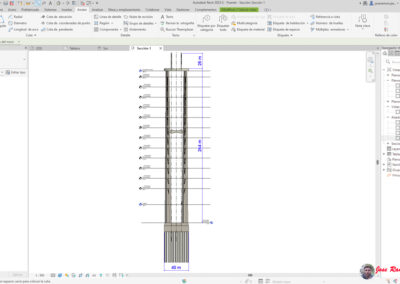

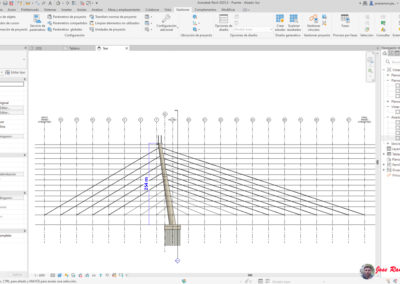

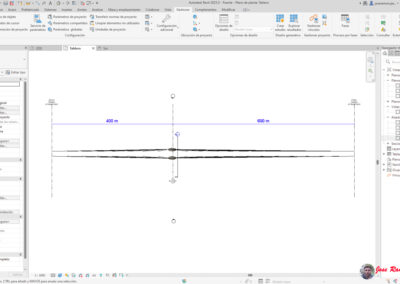

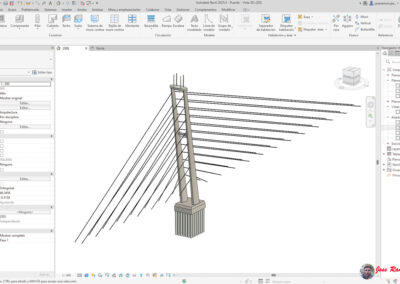

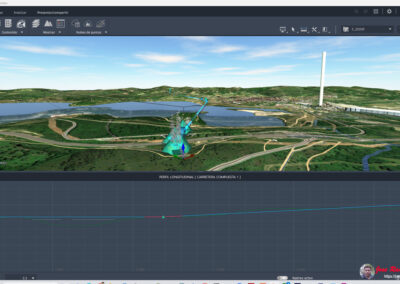

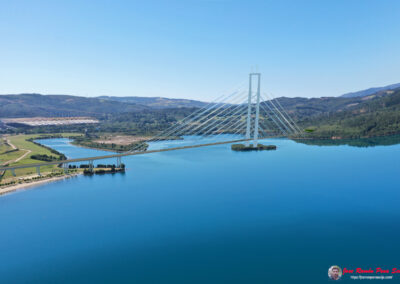

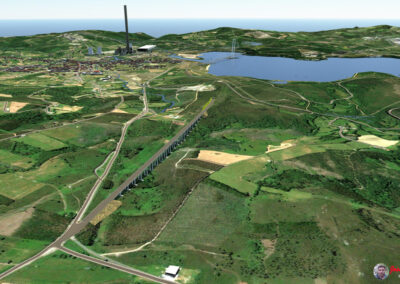

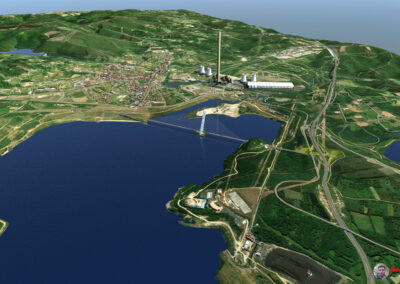

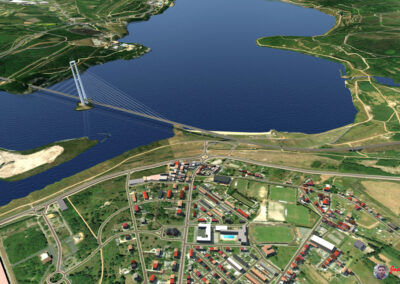

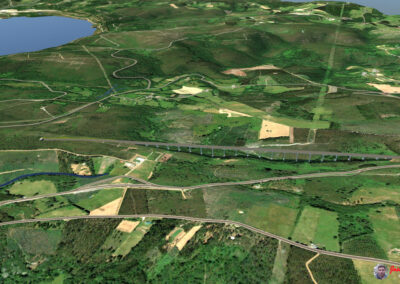

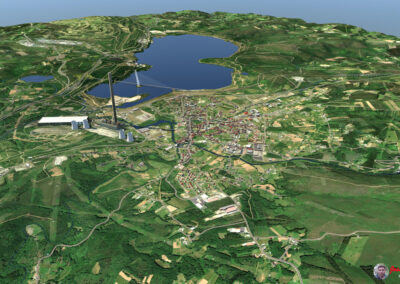

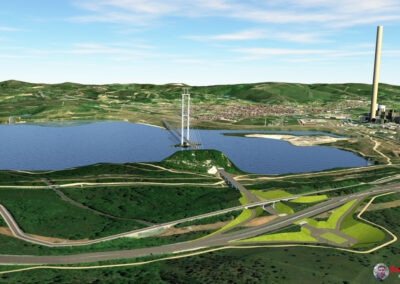

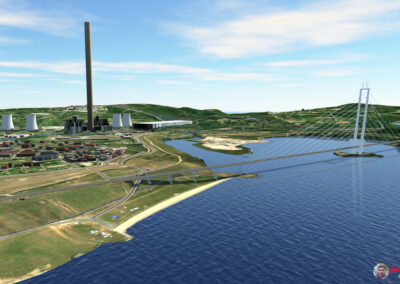

La práctica obligatoria la tuvimos que realizar con Infraworks, Civil 3D y yo a mayores he utilizado Revit. La práctica que yo he realizado consiste en el estudio del tramo inicial para la construcción de una autovía entre As Pontes de García Rodríguez y Ortigueira, dos localidades de la provincia de La Coruña, Galicia. La distancia entre ambas es de aproximadamente 30 kilómetros, la podéis ver con más detalle en el vídeo que publico en la cabecera del blog.
