MÁSTER BIM ORIENTADO A LA INGENIERÍA CIVIL

En la QUINTA parte  sobre el MÁSTER DE BIM ORIENTADO A LA INGENIERÍA CIVIL, profundizaré en los contenidos y prácticas del Módulo 06, titulado «Gestión del proyecto: planificación y presupuestos».

1. NAVISWORKS II.

En este tema se estudiará en profundidad la herramienta TIMELINER de Navisworks.

La herramienta TimeLiner de Navisworks es una funcionalidad avanzada que permite gestionar y simular cronogramas de construcción o proyectos a través de la integración de modelos 3D con planes de construcción y programación de actividades. Esta herramienta es especialmente útil en la planificación y coordinación de proyectos de construcción, ya que combina datos de tiempo (cronogramas) con los modelos tridimensionales, permitiendo visualizar cómo se desarrollará el proyecto a lo largo del tiempo.

Funcionalidades clave de TimeLiner:

Simulación 4D: TimeLiner permite crear simulaciones 4D, donde el cuarto elemento es el tiempo, sumando a los tres elementos espaciales del modelo 3D. Esto ayuda a los equipos de construcción a visualizar el avance del proyecto en función de las fechas programadas.

Integración con programas de planificación: La herramienta se puede integrar con diferentes programas de gestión de proyectos, como Microsoft Project, Primavera y otros, permitiendo importar cronogramas directamente a Navisworks. Esto facilita la vinculación de tareas del cronograma con elementos del modelo 3D.

Seguimiento del progreso: TimeLiner no solo permite planificar y visualizar el cronograma, sino que también facilita el seguimiento del progreso real del proyecto. Se pueden comparar las fechas planeadas con las reales y visualizar cualquier discrepancia entre ellas.

Detección de conflictos y optimización: Al visualizar cómo se desarrollarán las distintas fases de la construcción en el tiempo, TimeLiner ayuda a identificar posibles conflictos o problemas antes de que ocurran, permitiendo ajustar el cronograma o la secuencia de construcción para optimizar el proceso.

Documentación y reportes: La herramienta permite generar informes y exportar videos de las simulaciones 4D, que pueden ser utilizados para presentaciones, documentación o para comunicar el progreso y la planificación del proyecto a los interesados.

En resumen, TimeLiner es una herramienta poderosa dentro de Navisworks que facilita la planificación, coordinación y gestión de proyectos de construcción mediante la simulación visual del cronograma en un entorno 3D, mejorando la eficiencia y reduciendo los riesgos asociados a los retrasos y conflictos en la obra.

2. VICO OFFICE.

Vico Office es una plataforma integrada de software que se utiliza en la gestión de proyectos de construcción, centrada en la metodología BIM (Building Information Modeling). Este software ofrece herramientas para la planificación, estimación de costos, gestión de cronogramas y control de proyectos, integrando múltiples aspectos del ciclo de vida de la construcción en un solo entorno.

Funcionalidades clave de Vico Office:

Planificación 5D: Vico Office permite la planificación de proyectos en 5D, donde el tiempo y los costos se integran con el modelo 3D, proporcionando una visión completa de cómo el presupuesto y el cronograma evolucionan a medida que avanza el proyecto.

Estimación de costos: La plataforma ofrece herramientas avanzadas para la estimación de costos, vinculando directamente los elementos del modelo BIM con costos específicos, lo que permite una estimación precisa y un análisis detallado de los costos en diferentes etapas del proyecto.

Gestión de cronogramas: Vico Office facilita la creación y gestión de cronogramas, permitiendo planificar el proyecto en función de la secuencia de construcción y la disponibilidad de recursos, así como realizar simulaciones para visualizar el avance.

Control y seguimiento: El software permite el control continuo del proyecto, comparando el progreso real con el planificado, lo que ayuda a identificar desviaciones en tiempo y costos y a tomar decisiones correctivas a tiempo.

Colaboración y comunicación: Al integrar varios aspectos del proyecto en un solo entorno, Vico Office mejora la comunicación entre los diferentes equipos y partes interesadas, facilitando la colaboración y la toma de decisiones basadas en datos actualizados.

En resumen, Vico Office es una herramienta potente y versátil para la gestión de proyectos de construcción, ofreciendo una integración completa y una visión detallada de los costos y cronogramas. Sin embargo, su complejidad y costo pueden ser barreras para algunos usuarios o empresas.

3. MODELADO Y EXTRACCIÓN DE MEDICIONES.

Fundamentos Básicos de Modelado Orientado a Mediciones

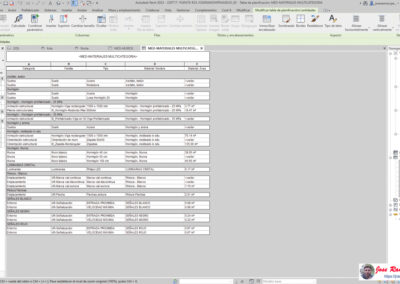

• Generación de Tablas de Planificación en Revit: Revit permite crear tablas de planificación para extraer mediciones de elementos como muros, materiales, carpinterías, y más. Estas tablas facilitan la obtención de información que luego puede transferirse a programas de mediciones, como Arquímedes.
• Criterios de Medición en Revit: Revit, por defecto, sigue el criterio de medición que descuenta huecos (como el sistema americano o alemán). Es importante conocer cómo el software mide para ajustar las mediciones según los estándares específicos de cada proyecto.

Criterios Específicos de Modelado

• Elementos por Niveles: Es crucial modelar elementos como muros y pilares por planta, facilitando la exportación a IFC y el desglose de mediciones.
• Separación de Forjados y Pavimentos: Los forjados y pavimentos deben modelarse por separado para una correcta medición y manejo en Revit.
• Estrategias para Elementos No Modelados: Para elementos no modelados, como rodapiés, se pueden utilizar los perímetros de las habitaciones para generar mediciones.
• Categorías Específicas: Cada elemento debe modelarse en su categoría adecuada, o utilizando modelado in situ cuando la categoría no exista.

Medición desde Tablas de Planificación

• Exportación de Tablas: Revit permite exportar tablas de planificación a Excel, aunque requiere ajustes en los formatos (como eliminar sufijos de unidades o cambiar puntos por comas) para que Excel reconozca los datos como números.
• Ajustes en las Unidades: Las configuraciones de unidades en Revit, como la eliminación de símbolos de unidad, facilitan la conversión y uso de estos datos en herramientas de medición externas.

Funcionamiento General del Plugin CYPE, desde el menú Complementos de Revit

• Vinculación con Arquímedes: El plugin permite vincular modelos de Revit con Arquímedes, facilitando la transferencia de mediciones y su actualización constante. La trazabilidad entre ambos programas es una de las características más potentes, permitiendo actualizar y verificar cambios en el modelo desde Revit a Arquímedes y viceversa.
• Asociación de Partidas: El proceso de medición se basa en asociar elementos de Revit con partidas de Arquímedes, validando criterios de medición para asegurar la exactitud.

Mediciones Básicas: Por Conteo y Por Superficie

• Mediciones por Conteo: Se utilizan para elementos unitarios como puertas y ventanas. La unidad de medida es el número de unidades.
• Mediciones por Superficie: Ejemplos incluyen la medición de vidrios, donde la unidad de medida es el área. Es esencial verificar qué superficie se está midiendo y si se incluyen elementos como bastidores.

Mediciones por Materiales

• Mediciones Basadas en Materiales: Revit permite medir elementos como fábricas y revestimientos verticales según el material. Se pueden aplicar criterios específicos, como deducción de huecos mayores a cierto tamaño, para ajustar las mediciones a los requerimientos del proyecto.

Mediciones por Habitación: Usos y Ventajas

• Mediciones de Elementos No Modelados: Este método se utiliza para medir elementos como rodapiés utilizando los perímetros de las habitaciones. Sin embargo, es importante considerar que las habitaciones pueden incluir espacios no pavimentados, como armarios, lo que requiere atención al utilizar este método.

Mediciones Avanzadas: Formulación

• Formulación para Mediciones Precisas: Se pueden aplicar fórmulas para ajustar mediciones, como calcular la altura libre de alicatados o la longitud exacta de vierteaguas en ventanas. La formulación permite adaptar las mediciones a condiciones específicas del proyecto, mejorando la precisión de las mismas.

Este resumen condensa los conceptos más importantes sobre modelado y extracción de mediciones, cubriendo desde los fundamentos del modelado orientado a mediciones hasta el uso avanzado de la formulación en mediciones específicas.

4. CYPE OPEN BIM

CYPE Open BIM es un conjunto de herramientas desarrolladas por CYPE para facilitar la colaboración y la integración en proyectos de construcción utilizando la metodología BIM (Building Information Modeling). Estas herramientas permiten el intercambio de información a través de un entorno abierto, apoyado en el uso de estándares internacionales como el formato IFC (Industry Foundation Classes).

CYPE Open BIM se integra dentro del ecosistema de aplicaciones de CYPE, permitiendo que los diferentes actores de un proyecto (arquitectos, ingenieros, constructores, etc.) trabajen de manera colaborativa en un modelo único y centralizado. Las herramientas de CYPE Open BIM se utilizan para tareas como el cálculo estructural, la eficiencia energética, la planificación de instalaciones, entre otros.

En resumen, CYPE Open BIM es una solución poderosa para la gestión colaborativa de proyectos de construcción en un entorno BIM, ofreciendo numerosas ventajas en términos de interoperabilidad y colaboración. Sin embargo, puede presentar desafíos en cuanto a la curva de aprendizaje, compatibilidad con otros software y costos.

5. COST_IT Y PRESTO

PRESTO:

Es un software de gestión de proyectos de construcción especializado en la elaboración y control de presupuestos, planificación de obras y certificaciones de proyectos. Es ampliamente utilizado en el sector de la construcción para la planificación económica, el seguimiento y la gestión integral del coste de las obras, desde la fase de diseño hasta la finalización del proyecto.

Ofrece herramientas avanzadas para el control financiero, permitiendo un seguimiento preciso de los costos y la identificación temprana de desviaciones presupuestarias.

COST_IT:

Es una herramienta de software, asociada al Presto, integrada en el ecosistema BIM que facilita la estimación y gestión de costos en proyectos de construcción. Se utiliza para extraer información de modelos BIM, realizar presupuestos detallados y gestionar el coste de un proyecto a lo largo de su ciclo de vida. COST_IT es especialmente útil para quienes trabajan con modelos BIM creados en programas como Revit, ya que permite una conexión directa entre el modelo 3D y la estimación de costos.

Permite la extracción directa de datos desde modelos BIM, garantizando precisión y reduciendo la duplicidad de trabajo y facilita la creación de presupuestos detallados automáticamente a partir de la información contenida en el modelo, ahorrando tiempo y esfuerzo. Además los presupuestos se actualizan en tiempo real con cualquier cambio en el modelo BIM, asegurando que las estimaciones de costos estén siempre alineadas con el diseño.

En resumen, COST_IT y PRESTO son herramientas potentes para la gestión de costos y presupuestos en proyectos de construcción, cada una con sus propias fortalezas en la integración con BIM y la gestión financiera respectivamente. Sin embargo, su uso efectivo depende de la calidad de los datos y puede implicar una curva de aprendizaje significativa y un costo elevado en licencias.

 6. TCQ

TCQ es una herramienta integral desarrollada por el Instituto de Tecnología de la Construcción de Cataluña (ITeC) que se utiliza para la gestión de proyectos de construcción. TCQ abarca varias fases del proyecto, desde la planificación, la programación, la gestión de costos y la calidad, hasta el control medioambiental. Está diseñado para facilitar la gestión integral de obras de construcción y mejorar la eficiencia y la sostenibilidad en los proyectos.

La herramienta está dividida en módulos que pueden trabajar de manera conjunta o independiente, cubriendo aspectos como el control de costos, la planificación de tiempos, la calidad y el impacto ambiental del proyecto.

TCQ ofrece un conjunto de módulos que integran distintas áreas de gestión en un proyecto de construcción, permitiendo una visión global y coherente del proyecto. Los usuarios pueden gestionar costos, tiempo, calidad y sostenibilidad desde una sola plataforma.

Uno de los puntos fuertes de TCQ es su enfoque en la sostenibilidad. La herramienta incluye funcionalidades específicas para evaluar y reducir el impacto ambiental del proyecto, lo que es especialmente relevante en el contexto actual de la construcción sostenible.TCQ permite personalizar y adaptar las herramientas a las necesidades específicas de cada proyecto, lo que facilita su uso en una amplia variedad de proyectos, desde pequeños hasta grandes desarrollos.

En resumen, TCQ del ITeC es una herramienta robusta y versátil para la gestión integral de proyectos de construcción, con un fuerte enfoque en la sostenibilidad y la gestión eficiente de recursos. Sin embargo, su complejidad y costo pueden ser barreras para algunas empresas, especialmente si no se cuenta con los recursos para su implementación y el personal especializado necesario para su uso óptimo.

NAVISWORKS II.

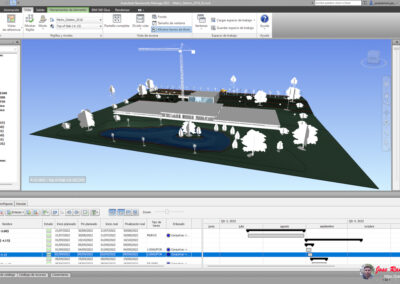

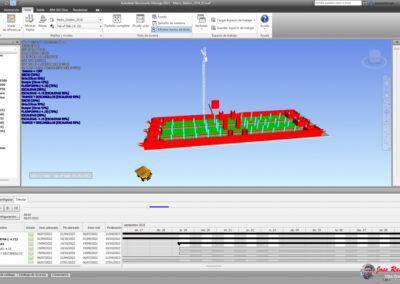

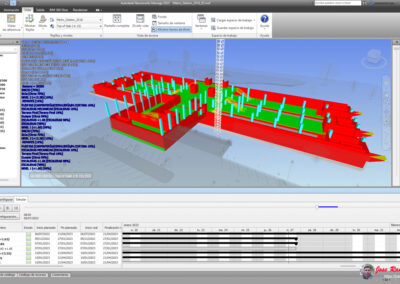

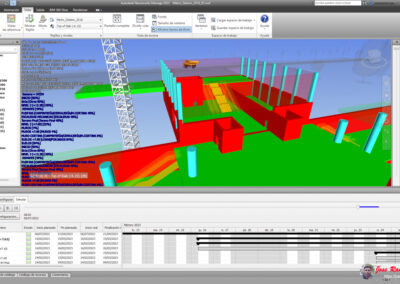

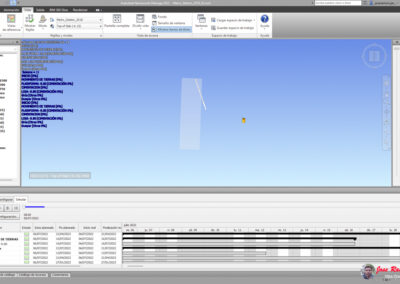

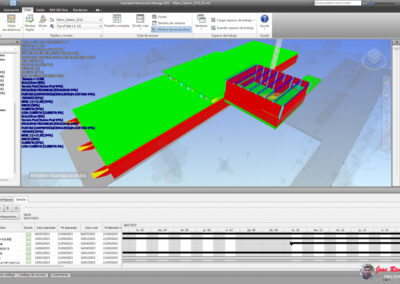

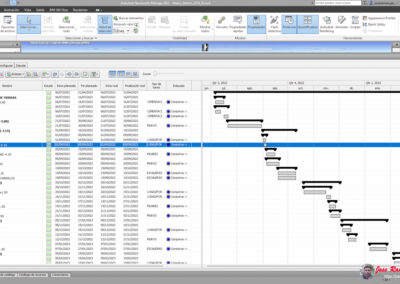

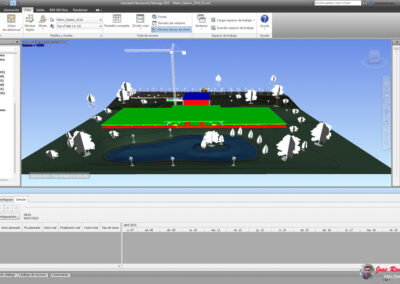

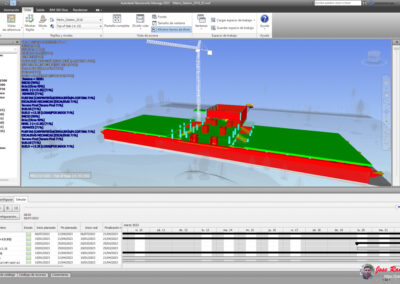

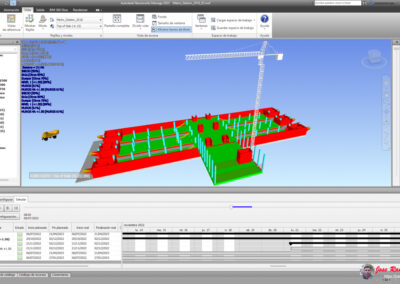

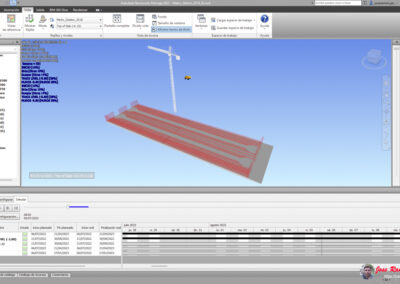

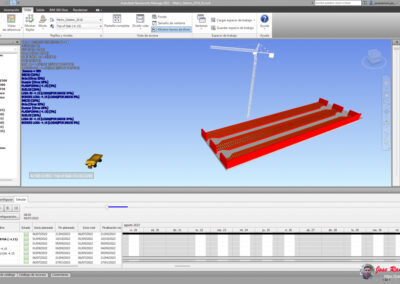

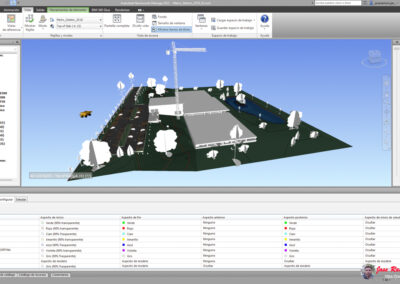

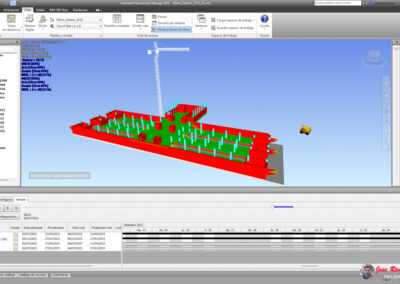

La práctica de Navisworks II para el máster en BIM se centra en la creación de una planificación 4D utilizando el software Navisworks. El objetivo principal es integrar un modelo arquitectónico creado en Revit con un cronograma de construcción, gestionando la información de manera eficiente. El primer paso consiste en exportar el modelo de Revit a un archivo compatible con Navisworks, (yo he utilizado el Revit de la estación de Metro), y crear un archivo de trabajo (.nwf) en este último. Luego, se crean conjuntos de selección que agrupan diferentes elementos del modelo, facilitando su gestión.

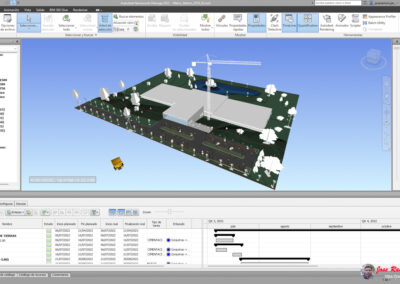

Posteriormente, se importa un archivo de programación, ya sea desde Microsoft Project o ingresando las tareas manualmente, lo que yo he hecho, y se vinculan las tareas del cronograma con los elementos del modelo. Esto permite visualizar la construcción del proyecto a lo largo del tiempo. Además, se configura la simulación de la planificación, se añaden animaciones para tareas específicas, como el movimiento de maquinaria, y se ajustan aspectos visuales para mejorar la comprensión del proceso.

La práctica concluye con la exportación de un video de la simulación. La entrega incluye el archivo de trabajo de Navisworks, la simulación en video y cualquier archivo generado durante el proceso. Se valorará especialmente la capacidad del alumno para aportar soluciones creativas y trabajo adicional más allá de las instrucciones básicas.

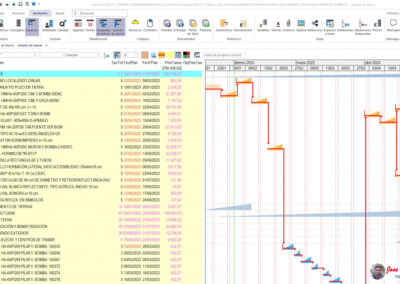

COST_IT Y PRESTO.

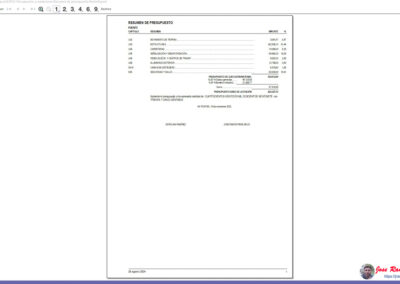

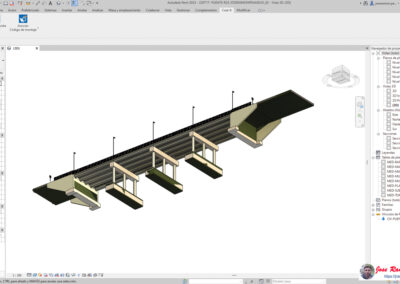

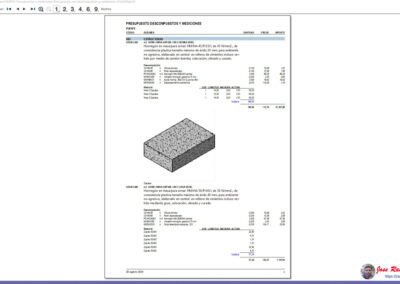

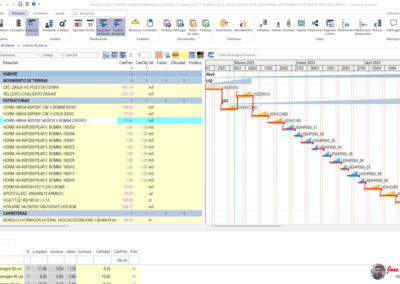

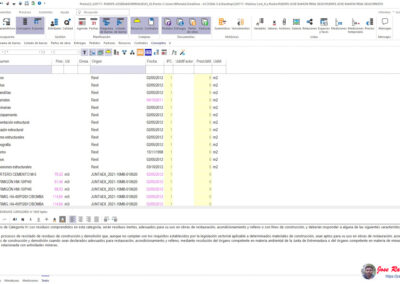

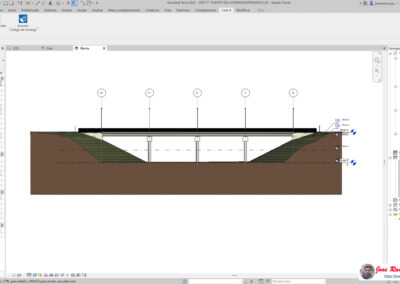

La práctica de mediciones BIM con Cost-It y Presto para el máster en BIM se centra en generar y gestionar presupuestos precisos a partir de modelos BIM creados en Revit. La práctica se divide en tres partes principales: en Revit, se revisa y corrige el modelo para asegurar que esté libre de errores comunes; en Presto, se gestiona y controla el coste de los proyectos, creando presupuestos detallados; y con Cost-It, que es un complemento de Presto, se genera automáticamente toda la información necesaria para ofertar un proyecto, incluyendo especificaciones y unidades de obra.

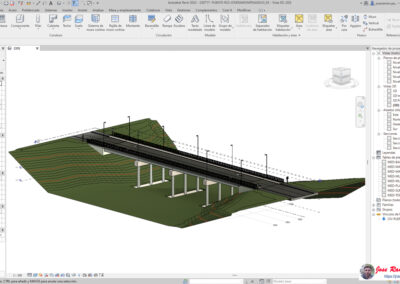

El flujo de trabajo consiste en exportar las mediciones desde Revit utilizando Cost-It, para luego organizarlas y gestionarlas en Presto. Los estudiantes deben entregar un presupuesto completo y un modelo de un proyecto específico, como la casa Turégano o un puente, junto con archivos en Revit y Presto con nombres específicos que incluyan su propio nombre.

La práctica requiere prestar atención a detalles como la codificación de elementos en Revit y la justificación de partidas en Presto, además de mantener una organización clara de los datos. Se espera que los estudiantes entreguen archivos bien estructurados y sigan las directrices especificadas para lograr un presupuesto preciso y bien documentado.
