PRESA Y CENTRAL HIDROELÉCTRICA, BARRAGEM ALTO TAMEGA, VILA POUCA DE AGUIAR, PORTUGAL
SITUACIÓN: Vila Pouca de Aguiar, Portugal.
EMPRESA: ACCIONA Infraestructuras, S.A.
PUESTO: Topógrafo, realizando Mediciones, Diseños, procesando datos, modificados, Etc.
FECHA DE ALTA EN OBRA: 02/01/2018
FECHA DE BAJA EN OBRA: 09/06/2019
CLIENTE: Hiberdrola
DESCRIPCIÓN
Esta obra consiste en la construcción de una presa, Barragem en portugués, en el Río Tamega, a la altura de una aldea llamada Parada de Monteiros, en Vilapouca de Aguiar, Portugal.
Hemos realizado los siguientes trabajos:

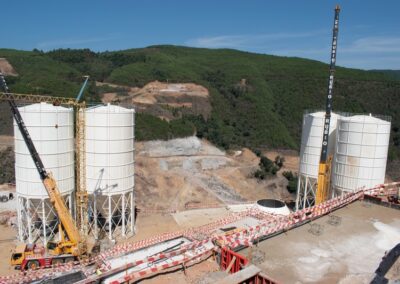

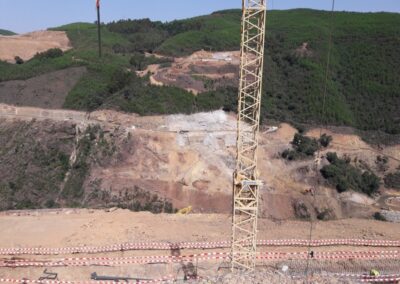

- Instauración de infraestructuras como oficinas, comedores, áreas de descanso con habitaciones y baños, talleres, etc.

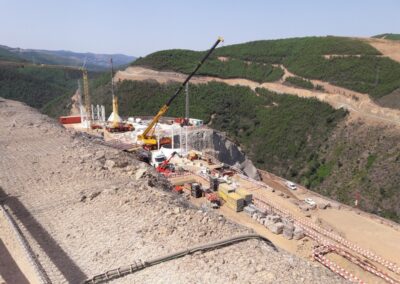

- Construcción de una Planta de Hormigón.

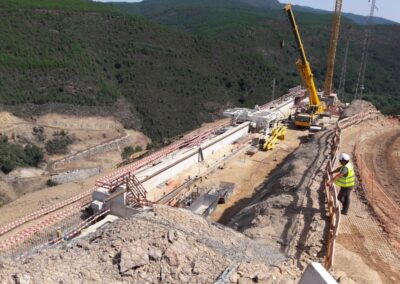

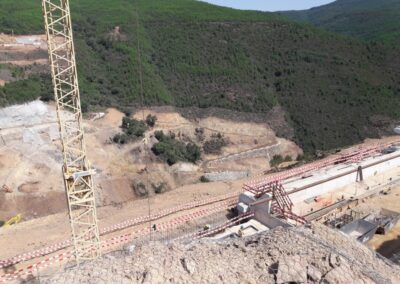

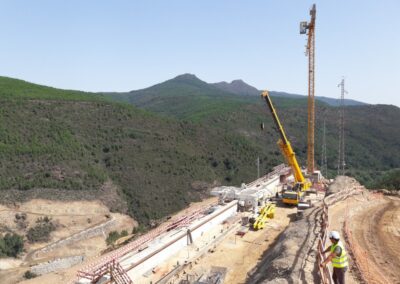

- Dos Blondines, a ambos lados del río, con una separación entre ellos de 600 metros. Con una envergadura de 130 m. su misión es poder suministrar materiales y equipo para realizar los trabajos de la presa, como hormigón, acero, maquinaría, etc. Para ello se valen de dos equipos con los cuales suministran material en dos puntos diferentes.
- Aunque los accesos principales han sido construidos por otra empresa, hemos tenido que construir varios caminos de acceso.

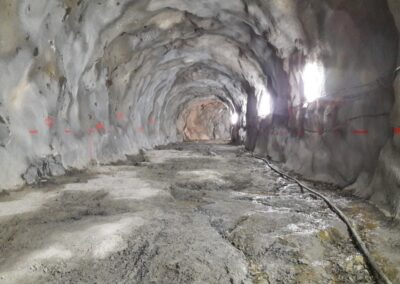

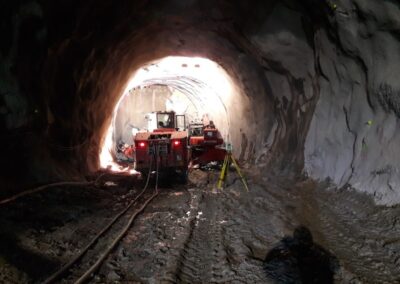

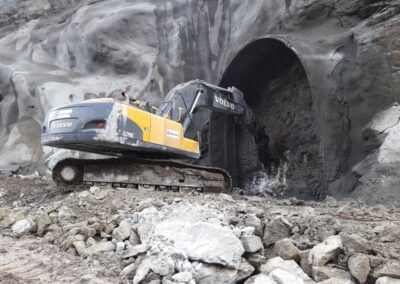

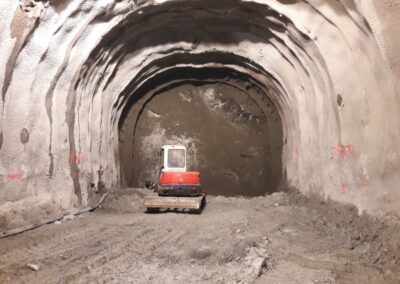

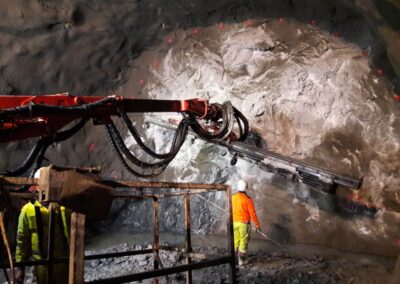

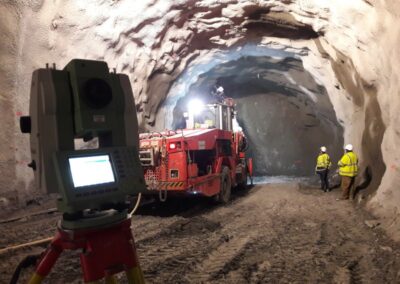

- Un túnel de acceso a la Central cuya longitud es de 480 m. y una pendiente de un 12,17%. La sección es de 7 y de 8.25 metros de ancho y 6,85 metros de altura. La bóveda es un arco de medio punto de 3,5 m. de radio en zona de 7 m. y donde es de 8.25 m. tiene un tramo horizontal de 1,25 m. en el eje de la bóveda.

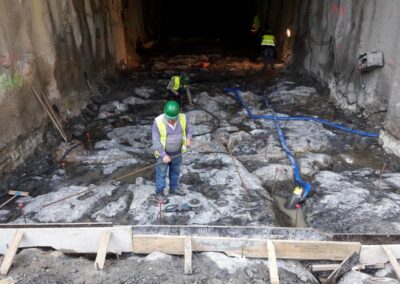

Salvo los primeros y los últimos 20 metros, que lleva recubrimiento, el acabado del túnel es con hormigón proyectado. El fondo se ha saneado completamente, se ha regularizado con hormigón y posteriormente se ha fabricado una solera de hormigón.

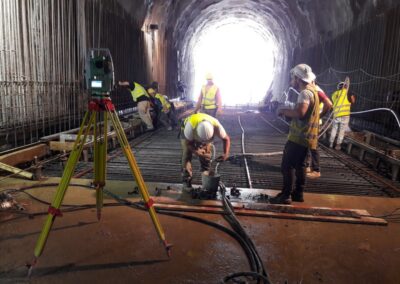

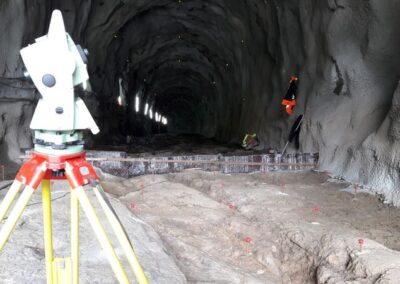

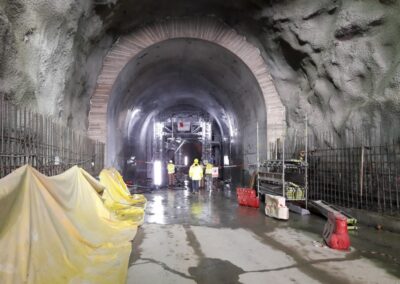

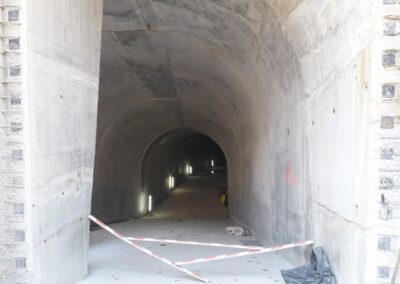

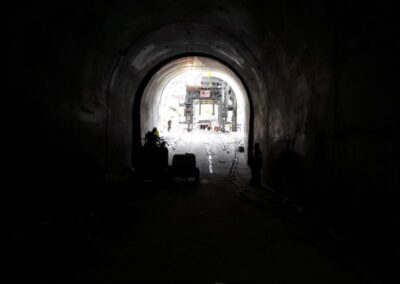

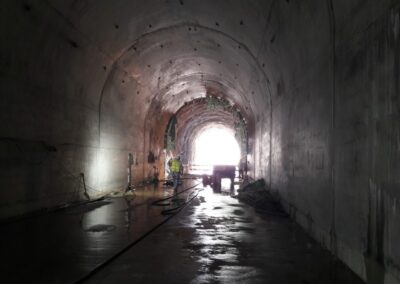

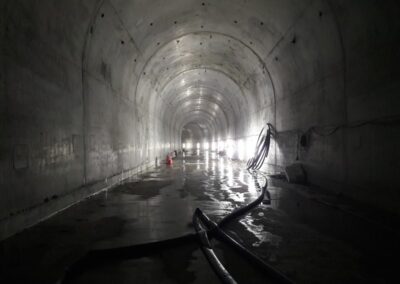

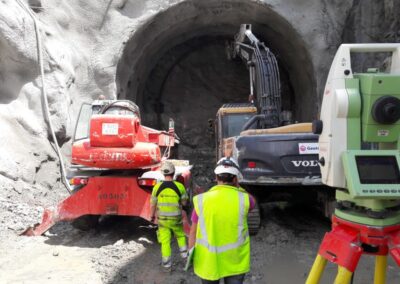

- Un túnel para el desvío del río Tamega, cuya longitud es de 260 m. y una pendiente del 1,35%, la sección es de 8 metros de alto por un ancho variable, entre 8 y 10,54 metros. El recubrimiento es de 50 cm. El sostenimiento es variable, 10 o 20 cm. según sección, con hormigón proyectado.

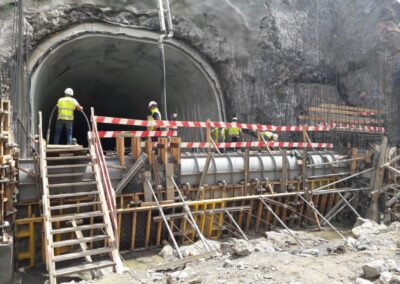

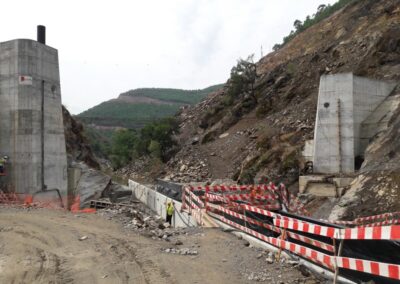

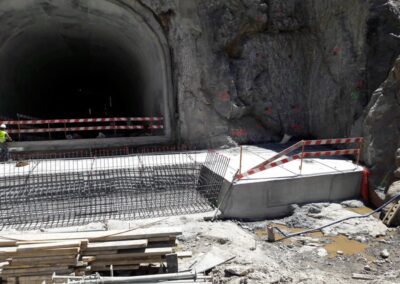

- Boca de entrada al túnel del desvío del río, esta es una estructura singular e impresionante desde el punto de vista de la forma y el tamaño, los mejor es verla en las fotos.

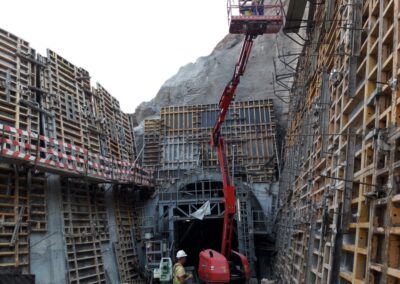

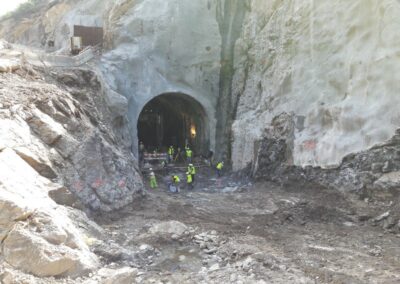

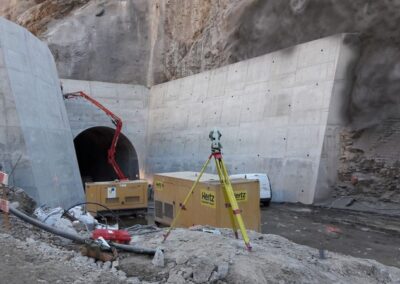

- Boca de salida del túnel del desvío del río, impresionante también, por la altura de los muros y el encaje que llevan. Ver Fotos.

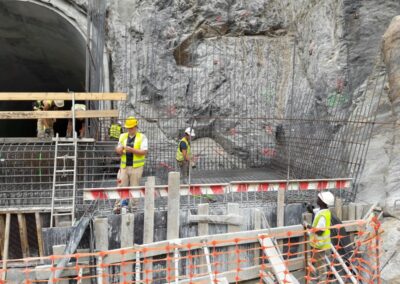

- Ataguía de Montante, Aguas arriba, consiste en una pequeña presa de contención de hormigón para desviar el agua del río hacia el túnel, en su boca de entrada. Tiene una longitud de 41 metros y una altura de 16 metros. Ver Fotos.
- Ataguía de Justante, Aguas abajo, es otra presa de contención, en este caso en tierra y escollera, la cual impide que el agua del río en la salida del túnel que lo desvíe retorne al área de trabajos de la presa y central, durante su construcción.
- Tres galerías en la ladera de excavación de la presa, una de 55 m. otra de 87 m. y otra de 123 m. Las secciones son variables, sobre 3 metros de altura y 2,5 metros de ancho. Más o menos, el acabado en su mayoría es con hormigón proyectado y en algún caso lleva un revestimiento de 30 cm. Todas llevan una regularización y una solera de hormigón.

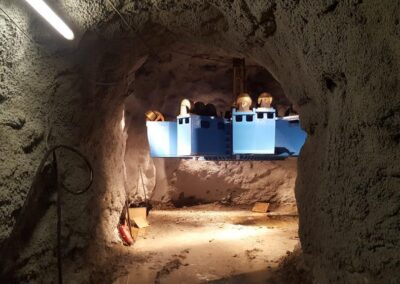

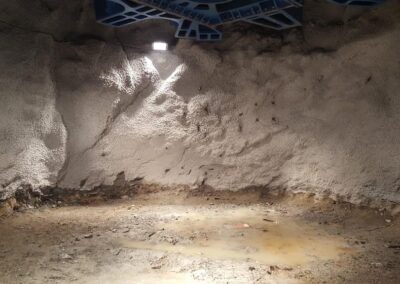

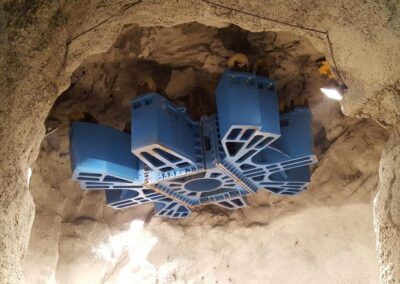

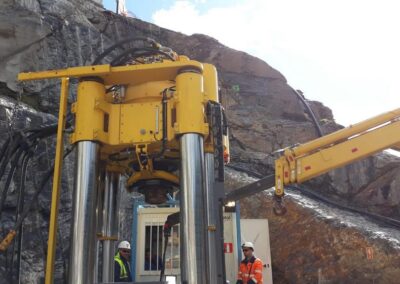

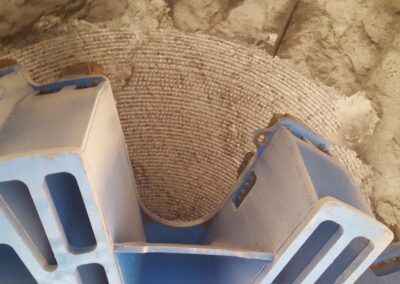

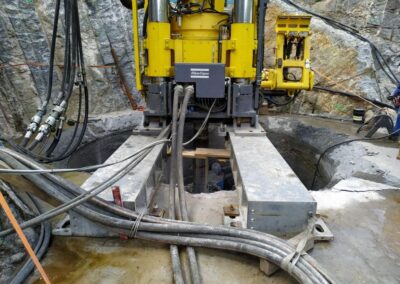

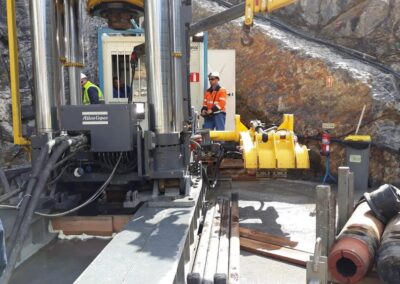

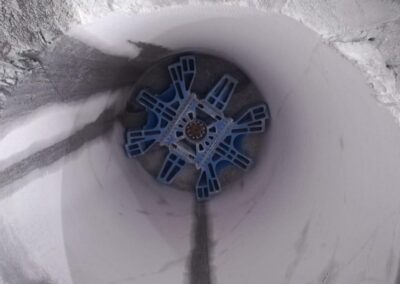

- Pozo Ascensor, el cual une todas las galerías, cuya altura es de 62 m. y un diámetro de 5,30 m. de excavación, lleva un revestimiento de hormigón de 40 cm.

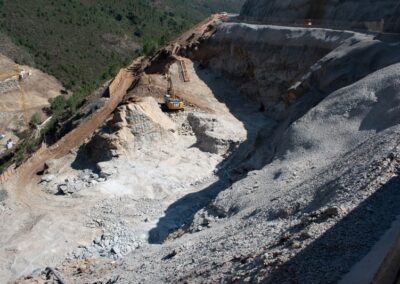

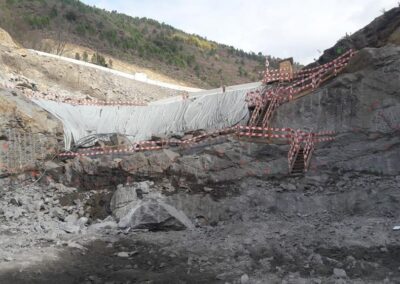

Por último, he de decir que infelizmente se ha rescindido el contrato después de que se viniera abajo la ladera Norte de la presa, por causas ajenas a nuestra empresa, ya estando la excavación terminada.
Otras Publicaciones relacionadas en esta WEB:
– Raise Boring, Ejecución de un Pozo Para Albergar un Ascensor. «https://jramonpenaseijo.com/raise-boring/»
DESVÍO RÍO, TÚNEL, BOCA DE ENTRADA Y ATAGUIA
Ataguia y Boca Entrada TDR (1)
Ataguia y Boca Entrada TDR (2)
Ataguia y Boca Entrada TDR (3)
Ataguia y Boca Entrada TDR (4)
Ataguia y Boca Entrada TDR (5)

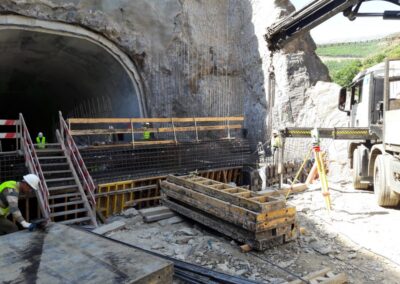

Ataguia y Boca Entrada TDR (6)
Ataguia y Boca Entrada TDR (7)
Ataguia y Boca Entrada TDR (8)
Ataguia y Boca Entrada TDR (9)
Ataguia y Boca Entrada TDR (10)
Ataguia y Boca Entrada TDR (11)
Ataguia y Boca Entrada TDR (12)
Ataguia y Boca Entrada TDR (13)
Ataguia y Boca Entrada TDR (14)
Ataguia y Boca Entrada TDR (15)
Ataguia y Boca Entrada TDR (16) – copia
Ataguia y Boca Entrada TDR (16)
Ataguia y Boca Entrada TDR (17)
Ataguia y Boca Entrada TDR (18)
Ataguia y Boca Entrada TDR (19)
Ataguia y Boca Entrada TDR (20)
Ataguia y Boca Entrada TDR (21)
Ataguia y Boca Entrada TDR (22)
Ataguia y Boca Entrada TDR (23)
Ataguia y Boca Entrada TDR (24)
Ataguia y Boca Entrada TDR (25)
Ataguia y Boca Entrada TDR (26)
Ataguia y Boca Entrada TDR (27)
Ataguia y Boca Entrada TDR (28)
Ataguia y Boca Entrada TDR (29)
Ataguia y Boca Entrada TDR (30)
Ataguia y Boca Entrada TDR (31)
Ataguia y Boca Entrada TDR (32)
Ataguia y Boca Entrada TDR (33)
Ataguia y Boca Entrada TDR (34)
Ataguia y Boca Entrada TDR (35)
Ataguia y Boca Entrada TDR (36)
Ataguia y Boca Entrada TDR (37)
Ataguia y Boca Entrada TDR (38)
Ataguia y Boca Entrada TDR (39)
Ataguia y Boca Entrada TDR (40)
Ataguia y Boca Entrada TDR (41)
Ataguia y Boca Entrada TDR (42)
Ataguia y Boca Entrada TDR (43)
Ataguia y Boca Entrada TDR (44)
Ataguia y Boca Entrada TDR (45)
Ataguia y Boca Entrada TDR (46)
Ataguia y Boca Entrada TDR (47)
Ataguia y Boca Entrada TDR (48)
Ataguia y Boca Entrada TDR (49)
Ataguia y Boca Entrada TDR (50)
Ataguia y Boca Entrada TDR (51)
Ataguia y Boca Entrada TDR (52)
Ataguia y Boca Entrada TDR (53)
Ataguia y Boca Entrada TDR (54)
Ataguia y Boca Entrada TDR (55)
Ataguia y Boca Entrada TDR (56)
Ataguia y Boca Entrada TDR (57)
Ataguia y Boca Entrada TDR (58)
Ataguia y Boca Entrada TDR (59)
Ataguia y Boca Entrada TDR (60)
Ataguia y Boca Entrada TDR (61)
Ataguia y Boca Entrada TDR (62)
Ataguia y Boca Entrada TDR (63)
Ataguia y Boca Entrada TDR (64)
Ataguia y Boca Entrada TDR (65)
Ataguia y Boca Entrada TDR (66)
Ataguia y Boca Entrada TDR (67)
Ataguia
Boca de Saída TDR (1)
Boca de Saída TDR (3)
Boca de Saída TDR (4)
Boca de Saída TDR (5)
Boca de Saída TDR (6)
Boca de Saída TDR (7)
Boca de Saída TDR (8)
Boca de Saída TDR (9)
Boca de Saída TDR (10)
Boca de Saída TDR (11)
Boca de Saída TDR (12)
Boca de Saída TDR (13)
Boca de Saída TDR (14)
Boca de Saída TDR (15)
Boca de Saída TDR (16)
Boca de Saída TDR (17)
Foto 1
Foto 2
Generales Area (4)
Generales Area (5)

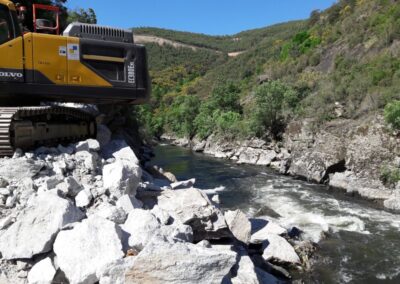

Generales Area (6)

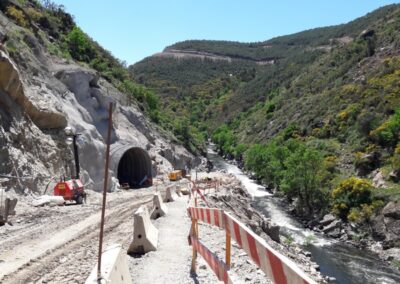

Generales Area (7)
Generales Area (8)
Generales Area (9)
Generales Area (10)
Generales Area (11)
Generales Area (12)
Gnerales Area

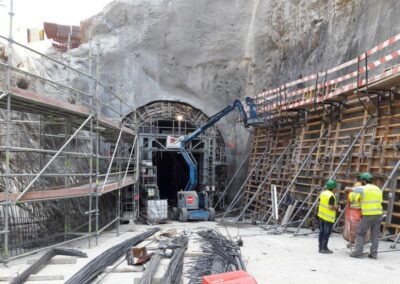

TDR, Tunel Desvío Río (1)
