CONSTRUCCIÓN DE MI PRIMER AVIÓN ENTRENADOR A RADIO CONTROL

HERRAMIENTAS UTILIZADAS:

Fuente de alimentación.
Arco de corte para poliestireno o porexpan.
Multímetro.
Soldador de estaño.
Comprobador de servos y motores.
Alicates.
Taladro.
Pistola para aplicar pegamento.
Destornilladores.
Pela cables.
Corta cables.
Pinzas de precisión.
Sierra para cortar Madera.
Sierra para cortar Metal.
Cúter.
Regla.
Lija
Rotuladores.
Cargador baterías Lipo.

MATERIALES FABRICACIÓN ESTRUCTURA:

1 plancha de Poli estireno extruido 75x15x3 cm. para el fuselaje.
2 planchas de Poli estireno o material similar 50×22 cm y 4 mm espesor para el ala, en las fotos aparece la etiqueta del material que yo utilice.
1 planchas de Poli estireno o material similar 25×13 cm y 4 mm espesor para el estabilizador horizontal.
1 planchas de Poli estireno o material similar 13×13 cm y 4 mm espesor para el estabilizador vertical.
2 listones redondos o cuadrados de Madera de 1 cm de diámetro y 42 cm de longitud.
Pegamento en barra.
Papel adhesivo varios colores.
Cinta adhesiva varios colores.
Madera de Balsa, para asegurar el motor, 4×4 cm y 5 mm de espesor y el tren de aterrizaje.
Gomas elásticas para asegurar el ala al fuselaje.
1 Varilla roscada de 23 cm x 5 mm para el tren de aterrizaje.
6 tuercas para varilla roscada de 5 mm.
4 arandelas 5mm.
2 varilla roscada de 13 cm x 3 mm.
Alambre de 0.7 mm.
Tubos de plástico termo-retractiles

COMPONENTES ELECTRÓNICOS Y MECÁNICOS NECESARIOS:

1 Emisora Radio Control.
1 Receptor.
1 Motor 1400 Kv.
1 hélice de triple pala 8060.
2 micro servos 9g.
1 ESC, (variador o controlador de velocidad), 30A UBEC, (con regulador e voltaje).
1 batería Lipo de 2200 miliamperes, 3 celdas y 25C, (capacidad de descarga).
1 extensión de cable para servos.
3 conectores de banana hembra y 3 macho.
1 conector, XT60, de batería hembra y otro macho.

PASOS QUE HE SEGUIDO PARA FABRICAR LA ESTRUCTURA:

Lo primero es ver las fotos que están más abajo, para hacerse una idea general de todo el proceso.
Empezamos por hacer el fuselaje, para lo cual cortamos un rectángulo de poli estireno de 75 x 15 x 3 cm.
Sobre el rectángulo, cortado, dibujamos el perímetro del fuselaje, lo cortamos y lo lijamos, las dimensiones de corte se pueden ver en las fotos o en el diseño CAD.
Ahora tomamos una plancha de poli estireno, de 4 mm de espesor, para hacer las alas, para lo cual, cortamos dos rectángulos de 50 x 22 cm.
Una vez cortadas las revestimos con cinta adhesiva por su parte superior.
Redondeamos las esquinas, con un radio de 5 cm, para ello utilizamos algo redondo como puede ser el royo de cinta adhesiva.
Nos ponemos con el perfil alar, lo diseñamos sobre el poli estireno de 4 mm y posteriormente lo recortamos. Con esta plantilla vamos hacer otros 3 de 4 mm y uno de 3 cm de espesor para el centro del ala, estos recortes serán las costillas del ala y harán que tenga la forma del perfil alar.
En la parte inferior del ala marcamos donde vamos colocar las costillas, haremos desde el centro dos líneas paralelas hacia cada lado, la primera a 20 cm y la segunda a 40 cm.
Ahora vamos a pegar las costillas de 4 mm al ala, para ello, donde marcamos echamos una tira generosa de pegamento caliente con la pistola y a continuación colocamos el perfil y presionamos el ala hacia el hasta que seque el pegamento asegurándonos que el ala coja la forma de dicho perfil. En las fotografías se puede ver como yo lo hice.
Ayudándonos de unos objetos para formar una altura de 8 cm aproximadamente, y poniendo el centro del ala sobre ellos con las puntas apoyadas en la mesa, formaremos un ángulo de, más o menos, 9º, ángulo que nos dará más sustentación en el aire. Al inclinar las alas, donde tenemos la curva del perfil alar, se nos va abrir una pequeña cuña, para la cual cortaremos su forma en el poli estireno de 4 mm, la colocaremos en el hueco y la pegaremos, esto hará que el ángulo se mantenga.
A continuación, echamos pegamento en la unión de las dos piezas del ala y lo extenderemos para fijar la unión y nos quede con el ángulo que deseamos.
Ahora cortaremos dos listones redondos de Ø1cm y de 42 cm de largo, para reforzar el ala longitudinalmente, colocándolos y pegándolos paralelos a 6 cm, (30% de la cuerda del ala). del borde de ataque en la parte inferior del ala como se muestra en las fotos. Este listón lo tendremos de referencia para equilibrar el avión una vez esté acabado totalmente.
A la costilla central del ala le damos aproximadamente la forma del ángulo que formamos y abrimos el hueco del listón que colocamos. A continuación, la pegamos bien centrada en su lugar.
Con esto tenemos el fuselaje cortado y el ala terminada.
Sobre el poli estireno de 4 mm marcamos y cortamos el estabilizador horizontal y el estabilizador vertical, las dimensiones se pueden ver en las fotos.
En el estabilizador horizontal tenemos que abrir un hueco donde insertaremos el estabilizador vertical.
Ya tenemos, también, los estabilizadores horizontal y vertical.
Ahora toca revestir el fuselaje y los estabilizadores con cinta o laminas adhesivas del color deseado.
En los estabilizadores vertical y horizontal hacemos un corte, poco profundo, sin llegarlos a separar, en el lugar donde va a girar la parte móvil de dichos estabilizadores, a 5 cm de la parte final, ver diseño. La parte móvil quedará sujeta y hará bisagra con el otro lateral del poli estireno y la cinta o lamina adhesiva. En la zona de corte, cortaremos un ángulo de 45º, a ambos lados del corte, para darle más movilidad.
Ahora pegamos el estabilizador vertical al horizontal.
Pegamos el estabilizador horizontal al fuselaje.
Ahora colocaremos dos piezas a las que sujetaremos el ala con gomas elásticas, para ello tomamos el listón redondo de madera de Ø1cm y cortamos dos trozos de 6 cm. A continuación, perforamos el fuselaje en dos sitios, uno debajo del borde de ataque y otro debajo del borde de salida del ala, dejando por lo menos 1 cm de resguardo, entre el perímetro del fuselaje y el borde del listón, para que no rompa. Una vez introducido y centrado el listón lo pegamos.
Ya tenemos la estructura del avión completa.

PASOS A SEGUIR PARA LA INSTALACIÓN DE COMPONENTES:

Lo primero de todo es montar todos los componentes antes de colocarlos, con ello los verificamos y automáticamente los servos se ponen en su posición inicial, yo he seguido los siguientes pasos.

- Enlazar el servo a la emisora radio control.
- Conecto los servos en los canales 1 y 2 de mi receptor, si no funcionan cuando les demos poder. casi seguro. que la conexión al receptor está hecha al revés, o los canales son diferentes. Al funcionar por primera vez se ponen en su posición inicial.
- Conecto los tres cables del ESC al motor, mediante unos conectores de banana soldados previamente. Si al ponerlo en funcionamiento el motor gira al revés intercambiar la conexión de dos cables.
- Conecto el cable de servo del ESC al canal 3 de mi receptor, en otros receptores puede ser que sea en otro canal. El ESC que yo instalo tiene un regulador de voltaje, esto es necesario ya que la batería de 3 celdas da 11 voltios para el motor y el receptor y los servos solo admiten 5 voltios. En caso de que el ESC no tenga este regulador de corriente, habrá que instalarle uno o poner otra batería de 5 voltios para que le suministre corriente independientemente de la otra.
- Conecto la Batería al ESC, normalmente trae conectores propios, si no los trae aconsejo que se les suelden unos.
- Ya debería de funcionar el sistema.

Hacemos un cuadrado con madera de balsa, sus dimensiones son, más o menos, las del morro del avión, en ella anclamos, con cuatro tornillos, el soporte al que, a su vez, va unido el motor con otros cuatro tornillos, menos la madera todo viene con el motor.
Unimos el motor al fuselaje con pegamento intentando que, más o menos, el motor cabecee un poco hacia abajo.
Colocamos los servos en los estabilizadores horizontal y vertical, para ello, en la parte móvil del estabilizador pegamos un soporte al cual uniremos un alambre de 0.7 mm que por el otro lado estará unido al servo el cual le dará movimiento. En el punto, del estabilizador, que la parte móvil del estabilizador este alineada y el alambre este tenso pegamos el servo. Véanse fotografías.
A continuación, colocamos el Receptor abriendo un hueco en el fuselaje, este hueco estará situado, longitudinalmente, donde nos lleguen, con holgura, los cables de los servos y verticalmente en el centro el fuselaje.
Colocamos el ESC, sujetándolo con cinta adhesiva en el fuselaje, en la parte inferior del ala.
Conectamos el cable del servo del ESC al receptor, tendremos que utilizar una extensión ya que el que trae de fábrica no va a llegar.
Sujetamos el ala al fuselaje cruzando las gomas elásticas sobre ella.
Montamos la hélice.
Ahora tenemos que situar la batería, con lo cual, tenemos que equilibrar el avión, para ello, con todos los componentes y el avión totalmente montado, ponemos la batería sobre el fuselaje, en el morro del avión, lo sujetamos con un dedo en cada listón de refuerzo del ala, en ambos lados del fuselaje, el avión se tiene que mantener longitudinalmente horizontal, en caso de cabecear, desplazaremos la batería hacia delante o hacia atrás. Cuando consigamos el punto de equilibrio hacemos el hueco, centrado verticalmente, en el fuselaje, en este caso, atravesándolo por completo.
Por ultimo sujetamos los cables, el receptor y la batería, cada vez que se cargue, con cinta adhesiva.

PRUEBA DE VUELO

GALERÍA DE FOTOS

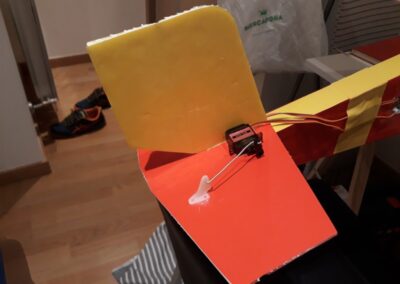

74- Avión terminado

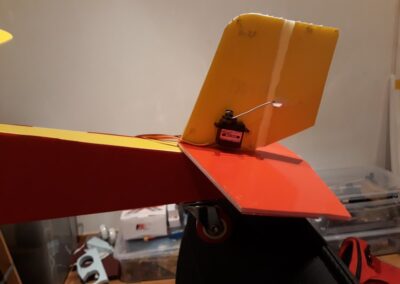

73- Avión terminado

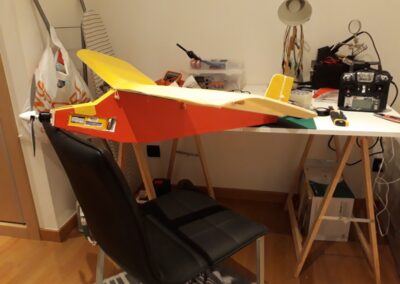

72- Avión terminado

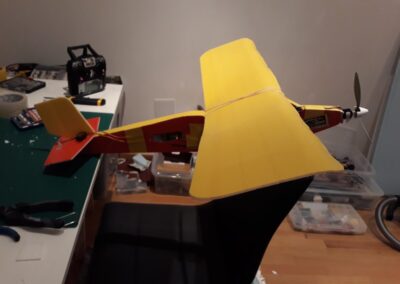

71- Avión terminado

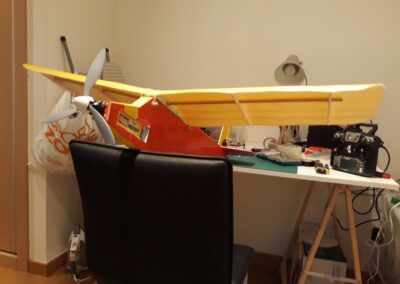

70- Avión terminado

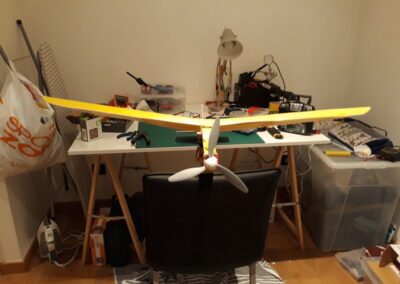

69- Avión terminado

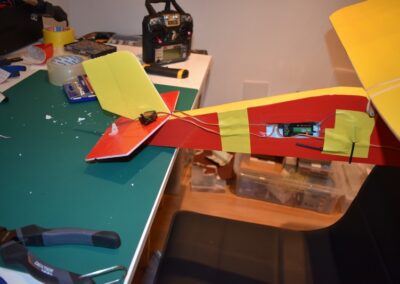

68- Avión terminado

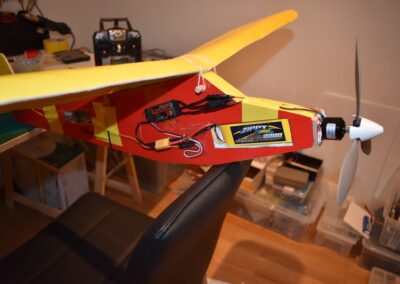

67- Avión terminado

66- Avión terminado

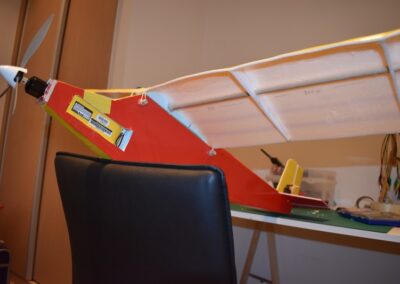

65- Avión terminado

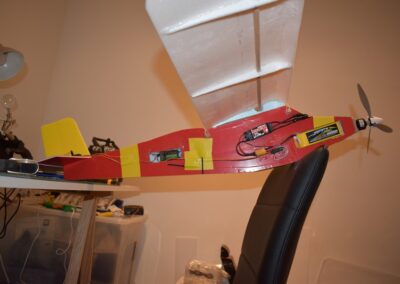

64- Avión terminado

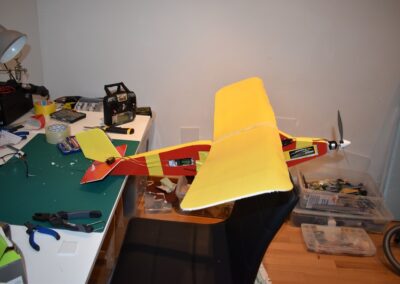

63- Avión terminado

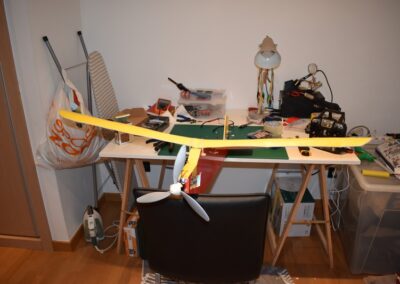

62- Avión terminado

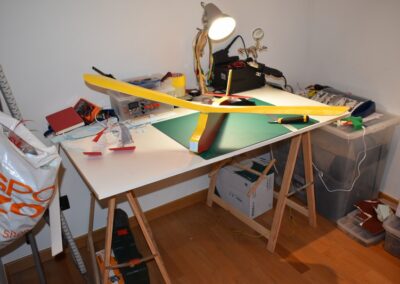

61- Estructura del avión terminada

60- Estructura del avión terminada

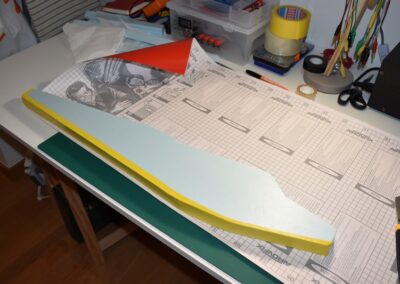

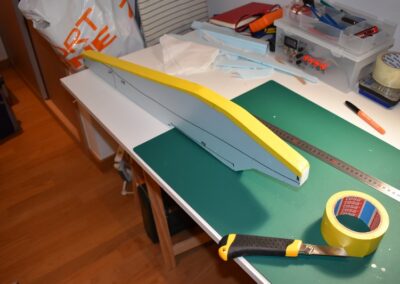

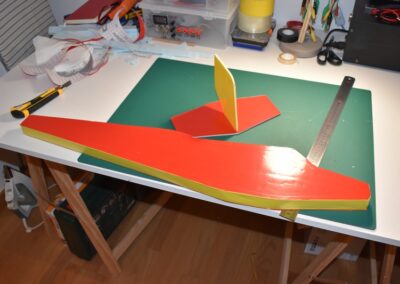

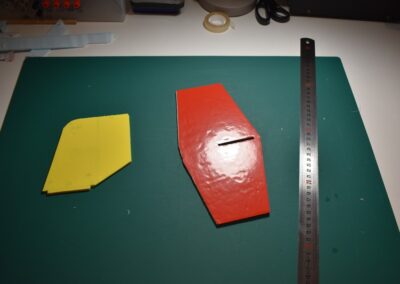

59- Revestimos el fuselaje y los estabilozadores com cinta o laminas adhesivas

58- Revestimos el fuselaje y los estabilozadores com cinta o laminas adhesivas

57- Revestimos el fuselaje y los estabilozadores com cinta o laminas adhesivas

56- Revestimos el fuselaje y los estabilozadores com cinta o laminas adhesivas

55- Revestimos el fuselaje y los estabilozadores com cinta o laminas adhesivas

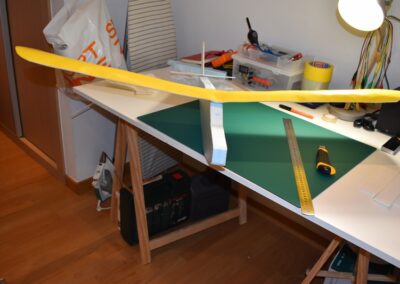

54- Observamos como va quedando

53- Observamos como va quedando

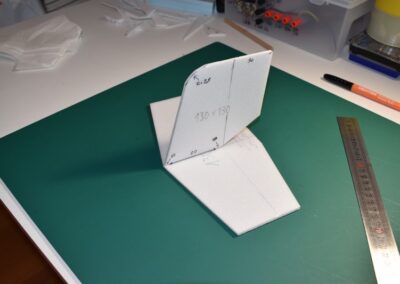

52- Presentamos el estabilizador vertical con el horizontal

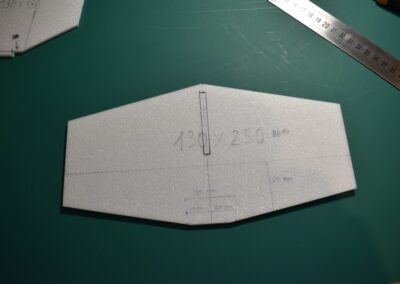

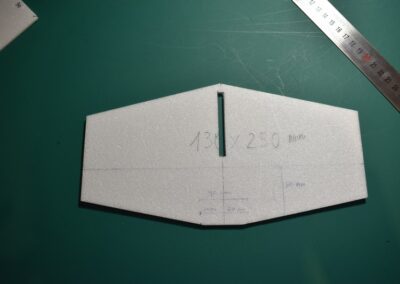

51- Marcamos y abrimos el hueco donde pegaremos el estabilizador vertical

50- Marcamos y abrimos el hueco donde pegaremos el estabilizador vertical

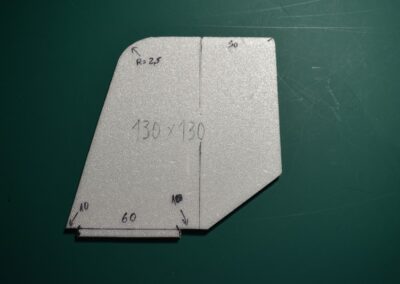

49- Recortamos la forma

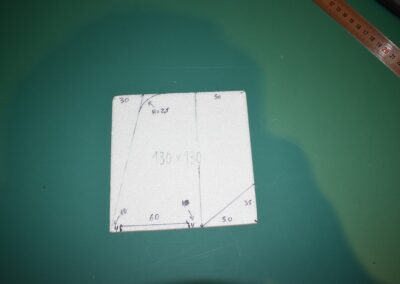

48- Estabilizador vertical, sobre un rectangulo de poliestireno marcamos la forma

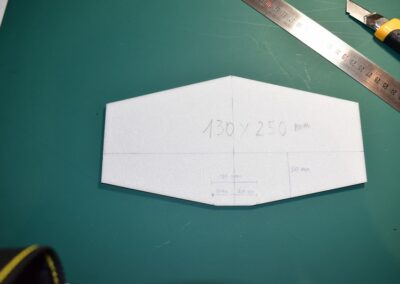

47- Recortamos la forma

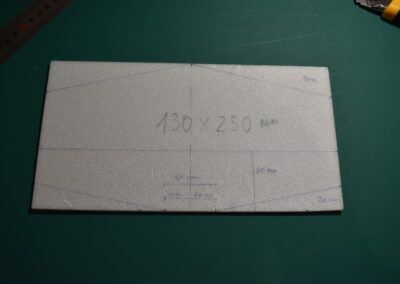

46- Estabilizador horizontal, sobre un rectangulo de poliestireno marcamos la forma

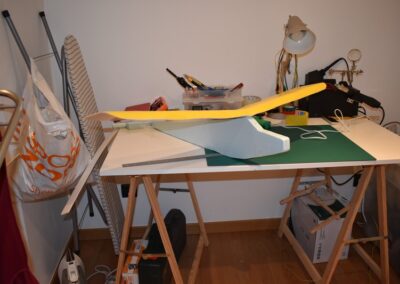

45- Fuselaje cortado y Ala terminada

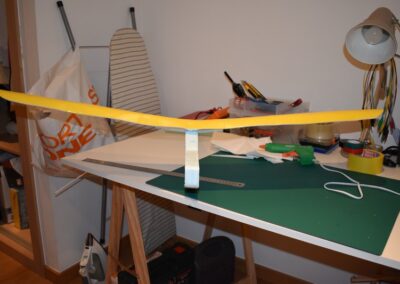

44- Fuselaje cortado y Ala terminada

43-ENT~1

42- Colocamos y pegamos el perfil central

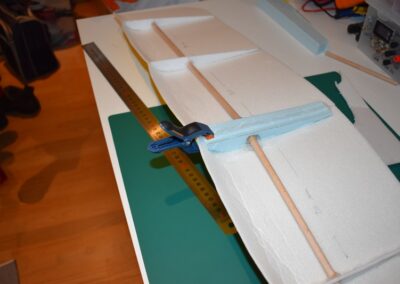

41- Colocamos y pegamos el perfil central

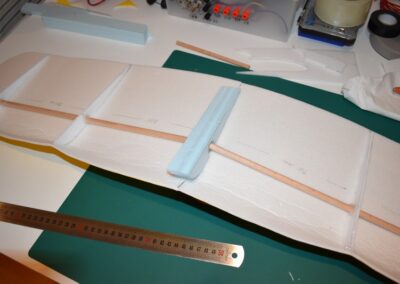

40- Colocamos y pegamos el perfil central

39- Colocamos y pegamos el perfil central

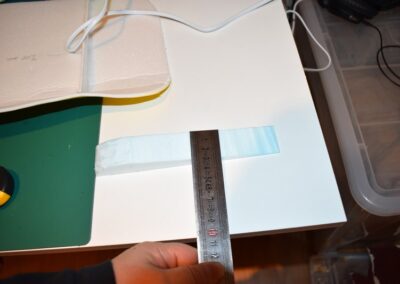

38- Marcamos el centro del perfil central del ala

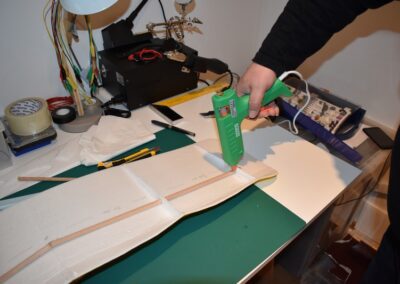

37- colocamos los listones y los pegamos

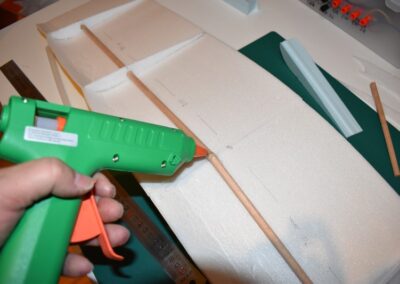

36- colocamos los listones y los pegamos

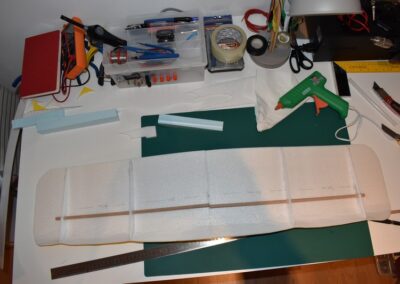

35- colocamos los listones y los pegamos

34- colocamos los listones y los pegamos

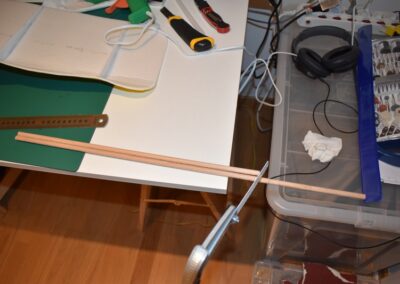

33- Cortamos dos listones de 42 cm. para reforzar el ala longitudinalmente

32- Cortamos dos listones de 42 cm. para reforzar el ala longitudinalmente

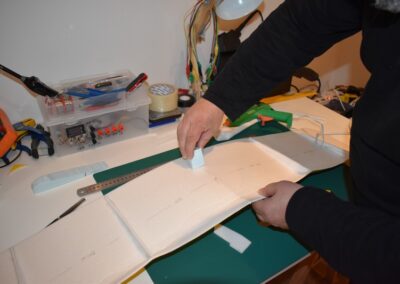

31- Extendemos el pegamento para fijar la unión

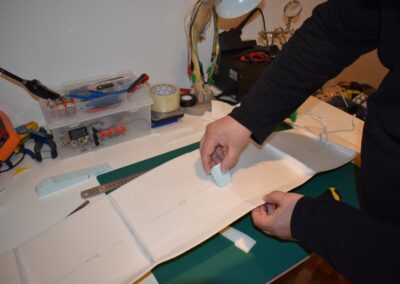

30- Extendemos el pegamento para fijar la unión

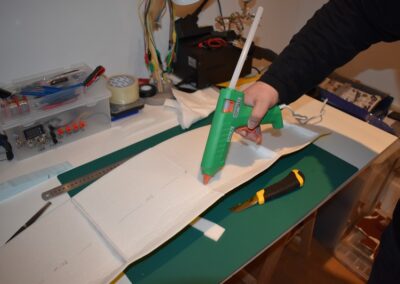

29- Echamos pegamento sobre la union de las alas

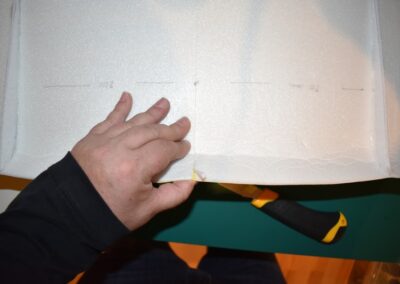

28- Situamos el centro del ala sobre los objetos con el fin de darles un angulo

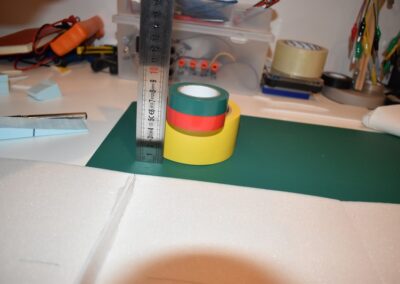

27- Tomamos unos obletos para tener una altura de 8 cm, aproximadamente

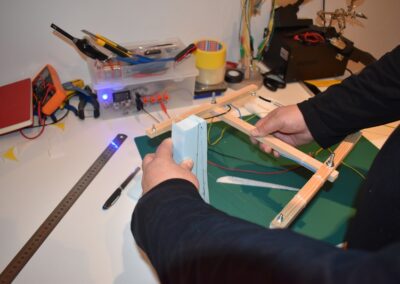

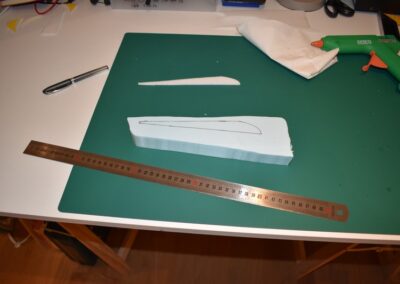

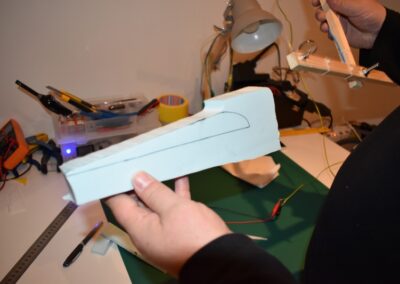

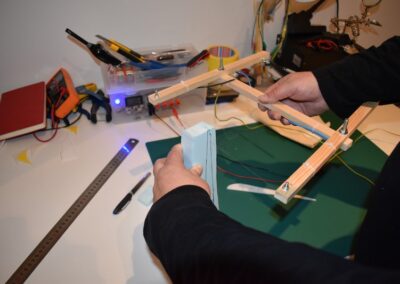

26- Cortamos la costilla del perfil alar central del ala

25- Cortamos la costilla del perfil alar central del ala

23- Cortamos la costilla del perfil alar central del ala

24- Cortamos la costilla del perfil alar central del ala

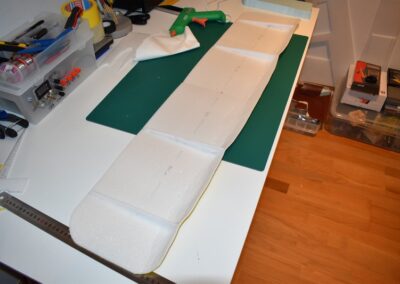

22- Pegamos los perfiles al ala

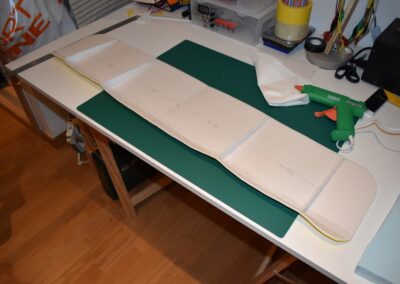

21- Pegamos los perfiles al ala

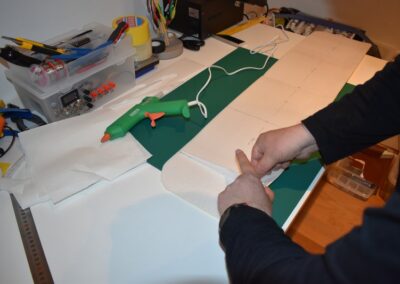

20- Pegamos los perfiles al ala

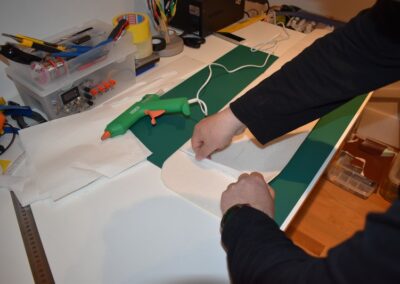

19- Pegamos los perfiles al ala

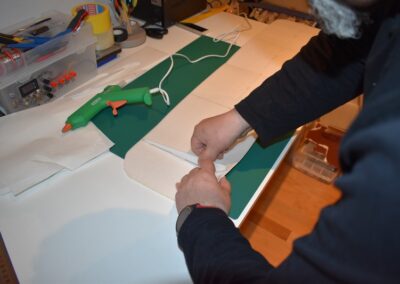

18- Pegamos los perfiles al ala

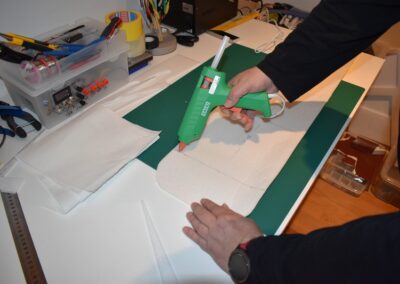

17- Pegamos los perfiles al ala

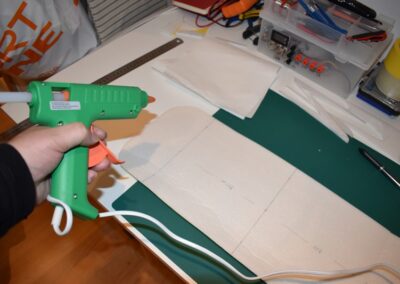

16- Pegamos los perfiles al ala

15-Sobre el ala marcamos donde van las costillas

14- 4 costillas de 4 mm, serán las costillas del ala, con la forma del perfil alar

13- Dibujamos y cortamos el perfil alar

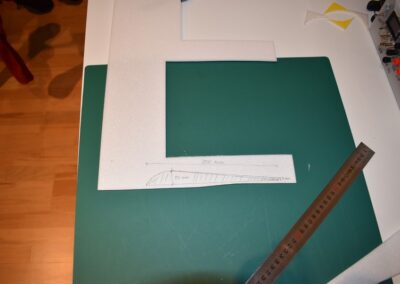

12- Dibujamos y cortamos el perfil alar

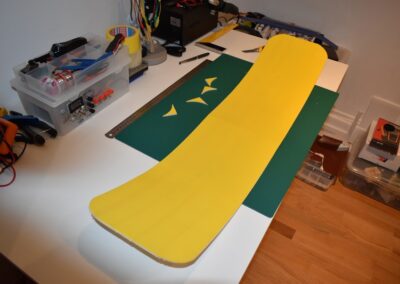

11- Redondeamos las esquinas

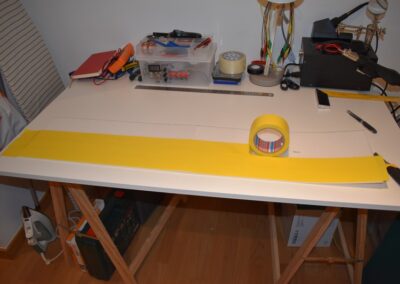

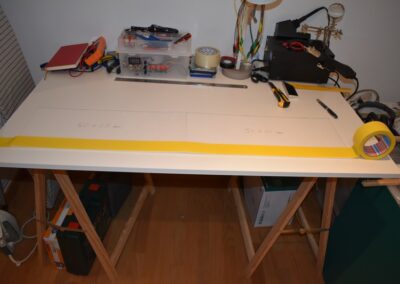

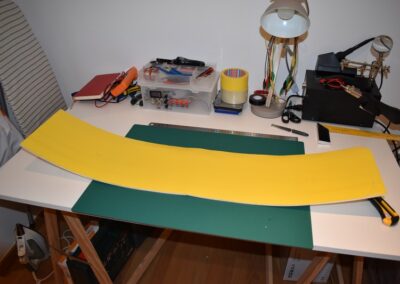

10- con cinta adhesiva revestimos todo el ala por su parte superior

9- con cinta adhesiva revestimos todo el ala por su parte superior

8- con cinta adhesiva revestimos todo el ala por su parte superior

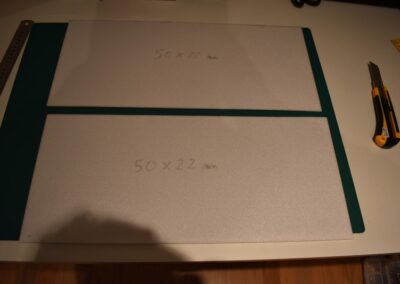

7- Plancha cortada

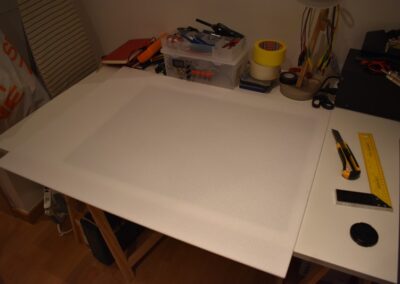

6- Plancha a ser cortada en dos rectangulos de 50×22 cm

5- Sacamos una plancha de 4 mm para las alas

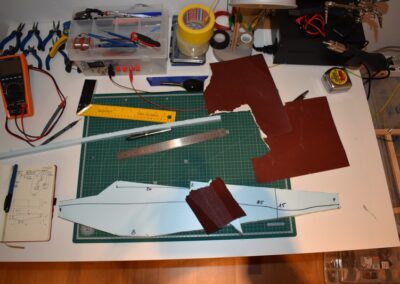

4- Fuselaje Cortado y lijado

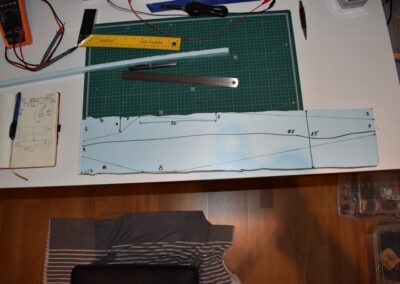

3- Dibujando perimetro fuselaje

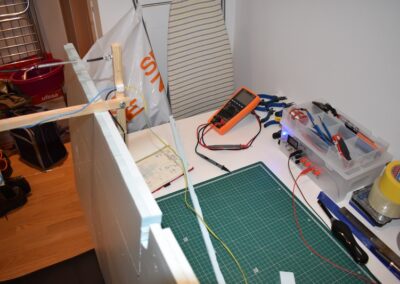

2- Cortando la plancha de Poliestireno, rectangulo de 75x15cm

1- Plancha Poliestireno 3 cm para Fuselaje

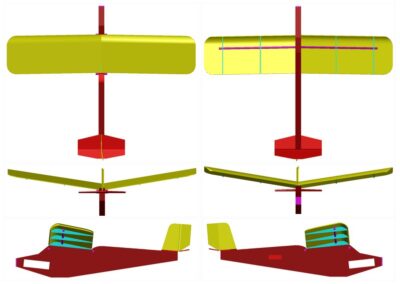

0- Vistas diseño

0- Diseño

0- Diseño, acotaciones

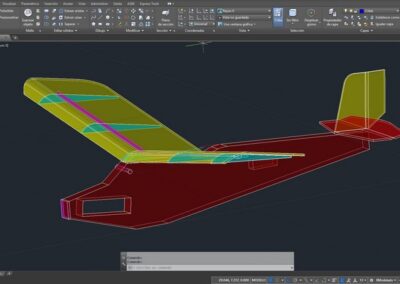

0- Diseño (4)

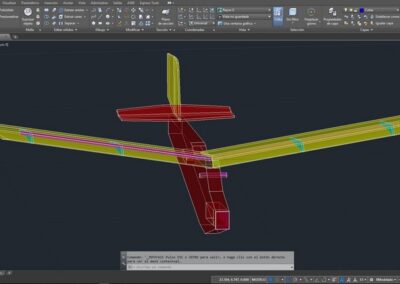

0- Diseño (3)

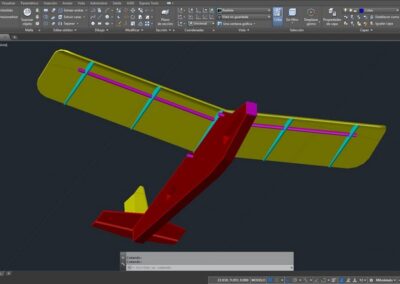

0- Diseño (2)
